密封品専用エアリークテスター LS-R740(ZL)

LS-R740 (ZL)

  • 写真_LS-R740(ZL)-L

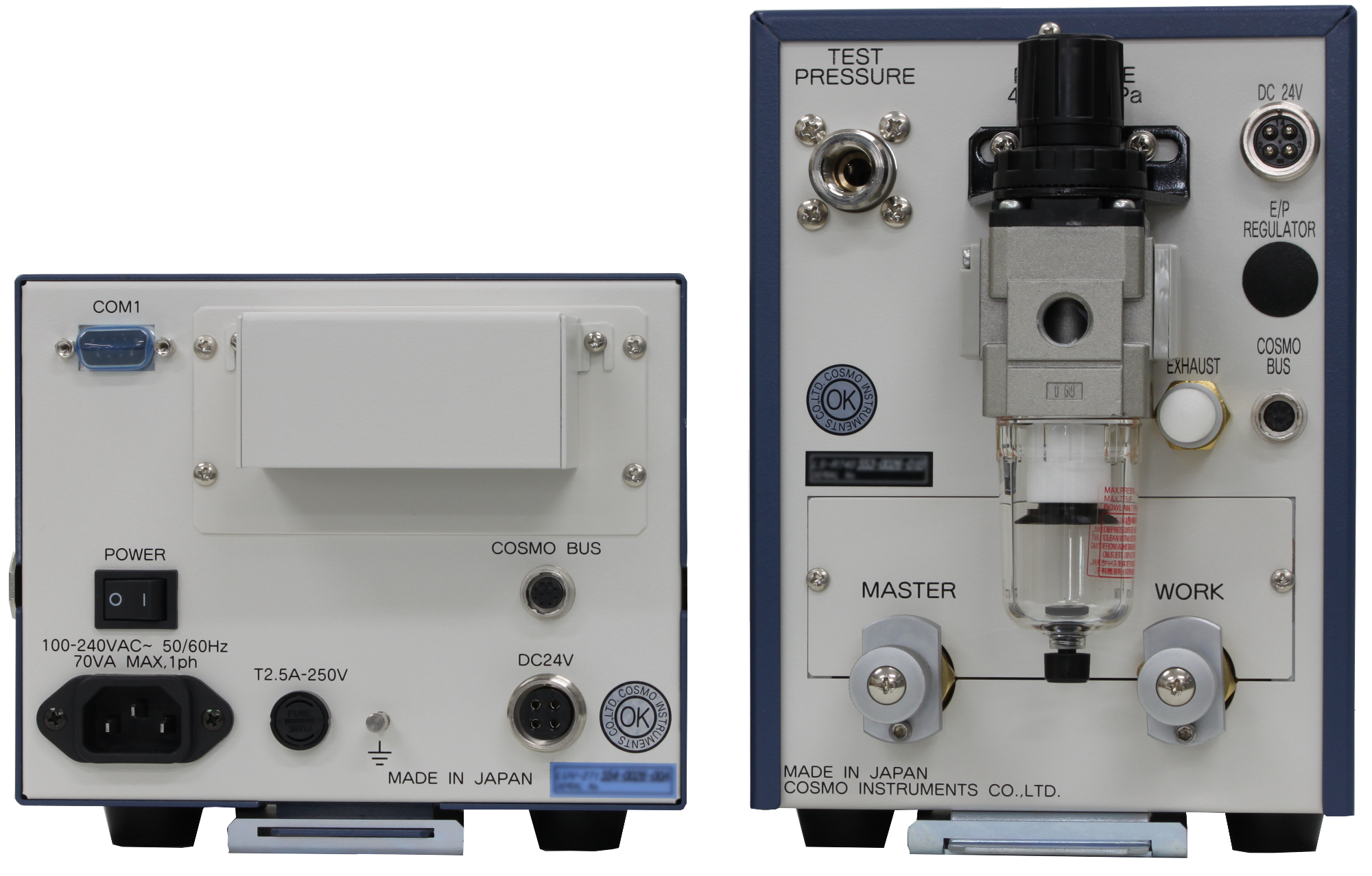

  • LS-R740-LUV-271背面画像
写真_LS-R740(ZL)-L LS-R740-LUV-271背面画像

IP規格・防水保護等級が求められる部品や完成品などの防水検査に最適です。検査物をカプセルに入れ、圧力を供給し、密封品に入り込む漏れによる圧力変化を計測します。

特長と機能



アイコン表示で直観的操作、だれでもすぐに使える
テスト圧・差圧(リーク量)の波形モニター機能
ワーク・マスターの容積補正付で簡単調整
表示言語切り替え機能(和・英・中)
USBポートでデータ収集が簡単
センサー部を対象カプセルの近くへ設置

仕様



仕様

差圧 分解能 0.1 Pa
表示範囲 ±999.9Pa、(精度保証範囲±1000Pa)
精度 ±2.5% of rdg ±1Pa、但し50Pa以下は±2Pa
センサー過圧 5 MPa
表示単位 テスト圧 kPa,MPa

(海外用非SI単位kg/cm2, PSI, bar, mmHg,他)

リーク量 Pa, kPa, mL/s, mL/min, L/min, Pa・m3/s,
E-3 Pa・m3/s, Pa/s, Pa/min,*Pa/s, *Pa/min
(海外用非SI単位mmH2O, mmHg, inH2O,他)
K(Ve)
(リーク係数)
mL, L (海外用非SI単位 in3, ft3)
リーク量表示 4桁、サンプリングレイト10回/秒
リークリミット ±999.9Pa以下
チャンネル数 32ch(0~31)
タイマ設定範囲 999.9 秒(分解能0.1秒)
電  源 AC100~240V±10%, 50/60Hz,70VA max
環境温度 5~45 ℃
湿   度 80 %RH以下、ただし結露なきこと
質   量 コントローラー約2.6 kg、  空圧ユニット約 7.1 kg
空圧源 クリーンエアーを使用。元圧はテスト圧及びパイロット圧より高い圧力が必要。
パイロット圧設定 設置搭載されているパイロット圧用フィルターレギュレーターで設定: 設定範囲400~700kPa
配管接続口径 M1K1 ワーク・マスター配管のみ特殊ジョイント
M3K4 Rc1/4(空圧源、ワーク配管、マスター配管)
CPU SH-2A 144MHz, DRAM8MB
RS-232C
(D-sub9ピン)
ID2フォーマット 大・小リークの他リミット値も出力
L2フォーマット L-DET・S-DETリークデータを出力
その他 その他 4種類
USBポート データ出力 判定、リーク値、テスト圧、
CH#、時間、他
設定値出力 全設定画面の設定値
標準取付品及び付属品 パイロット圧用フィルターレギュレーター、クイック取付金具、I/Oコネクター、電源コード、検査成績書、取扱説明書(CD)、トレーサビリティー関係書類

空気回路図

LS-R740(ZL) 空気回路図



形式分類



形式分類

LS-R740ZL- ①②③④

計測回路 小容積タイプ M1K1 微小容積のワーク用 ※テスター内容積:0.7mL
中容積タイプ M3K4 中容積ワーク用 ※テスター内容積:8.0mL
テスト圧 低圧用 L 使用範囲 10 ~ 100 kPa
中圧用 M 使用範囲 50 ~ 500 kPa
負圧用 V 使用範囲 -5 ~ -100 kPa
オプション パネルマウント P コントローラーをパネルに埋め込む時に使用します
接続口NPT PX1 接続口のネジがNPTになります。
ナイロンフィルターケース RX02 パイロット圧用のフィルターがナイロンケースになります。
ケーブル長さ指定 ユニット間ケーブル3m S3 標準
ユニット間ケーブル5m S5 オプション
ユニット間ケーブル10m S10 オプション


外観図



LS-R740(ZL) コントローラー

コントローラー

LS-R740(ZL) 空圧ユニット

空圧ユニット
