希釈水素ガス(窒素95％・水素5%)を使用する事で微小な漏れの検出ができます。

安価な一般工業ガス(窒素95%・水素5%)をトレーサガスとして使用し、水素ガス以外のガスに誤反応しないセンサーを使用することで、高感度な測定が可能です。
大きな漏れを検出した直後でも、すぐに高感度な測定ができる非常に扱いやすいリークディテクターです。

特長と機能

希釈水素ガスの特長

●水素ガスは空気中に0.5ppmしか存在しないため大気の影響を受けにくい。

●ヘリウムガスに比べて価格が安い。

●窒素中に水素5％で希釈された混合ガスを使用した場合は引火性がない。

●天然資源ではないので安定供給が可能である。

製品の特長

●水素以外のガスに誤反応しないので、測定環境下にある他ガスの影響を受けません。

●プローブの先端にセンサーがあるので、水素に対して短時間で反応します。

●ハンドプローブに有機ELディスプレーがあるので、本体を確認することなくリーク量などの情報を手元で確認する事が可能です。

●幅広い測定レンジで大小様々なリーク量に対応します。

●大きな漏れを検出した後でも短時間で復帰します。

●ポータブルモデルは、電源を必要としないため現場での使用が可能です。

●手作業だけでなく、自動化システムでのリーク検査にも対応しています。

主な用途

●自動車業界

●航空宇宙業界

●冷凍空調業界

●配管や電磁弁、カップリング、ホースやコンテナの製造


仕様

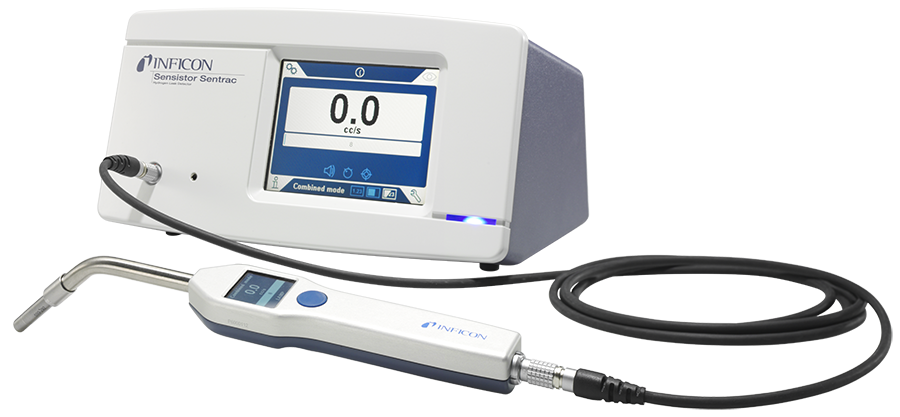

Sentac(デスクトップモデル)

最少可検リーク量：P60ハンドプローブ
ロケーティングモード
計測モード		 1×10-8 Pa･m3/sec　(5％水素使用時)
0.5ppmまたは
5×10-8 Pa･m3/sec　(5％水素使用時)
立上り時間 約1分
校正方法 漏れ校正器またはAirバランス10ppm校正ガス

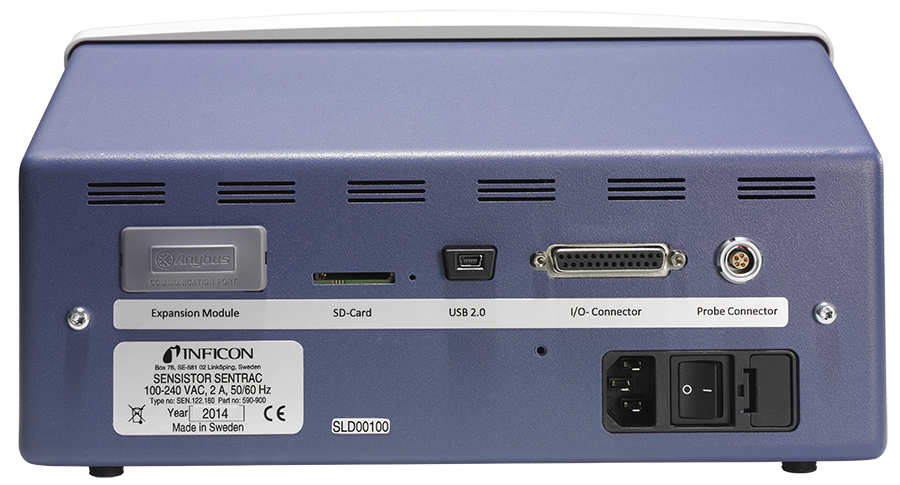

インターフェース D-sub 25pin
RS-232C
オーディオ出力
アナログ信号出力
デジタル信号 (3入力・4出力)
ミニUSB
SDカードリーダー
電源 AC100~240V、50/60Hz、2A
本体寸法(W×H×D) 305×165×182mm
本体重量 (プローブ及びケーブル除く) 4.2kg

Sentac(ポータブルモデル)

最少可検リーク量：P60ハンドプローブ
ロケーティングモード
計測モード		 1×10-8 Pa･m3/sec　(5％水素使用時)
0.5ppmまたは
5×10-8 Pa･m3/sec　(5％水素使用時)
立上り時間 約1分
校正方法 漏れ校正器またはAirバランス10ppm校正ガス
インターフェース D-sub 25pin
RS-232C
オーディオ出力
アナログ信号出力
デジタル信号 (3入力・4出力)
ミニUSB
SDカードリーダー
電源 AC100~240V、50/60Hz、0.3A
充電式リチウムイオンバッテリー
本体寸法(W×H×D) 330×200×280mm (ケース込)
本体重量
(プローブ及びケーブル除く)		 4.8kg
使用可能時間 12時間 (スクリーンセーバー未使用時)
充電時間 6.5時間



形式分類

本体

型式 名称
590-900 Sentrac デスクトップモデル (ハンドプローブ P60、C21 プローブケーブル3m付属)
590-910 Sentrac ポータブルモデル (ハンドプローブ P60、C21 プローブケーブル3m付属)

アクセサリ

型式 名称
590-890 ハンドプローブ P60
590-892 ハンドプローブ P60FLEX (フレキシブルタイプ)
590-921 ロボットプローブ R50 (C21 プローブケーブル3m、combox60付属)
591-273 プローブ先端保護キャップ50個パック (P60及びP60FLEX用)
590-625 プローブ先端保護キャップ500個パック (P60及びP60FLEX用)
591-234 プローブ先端用フィルター50個パック (P60及びP60FLEX用)
590-292 P60及びP60FLEX用センサ
590-161 C21 プローブケーブル 3m
590-175 C21 プローブケーブル 6m
590-165 C21 プローブケーブル 9m
エアーバランス10ppm校正ガス
お問合せください 校正器

プローブ選択

名称/型式 詳細
h2-img04

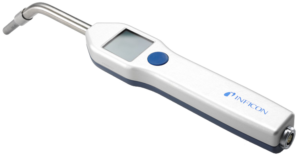

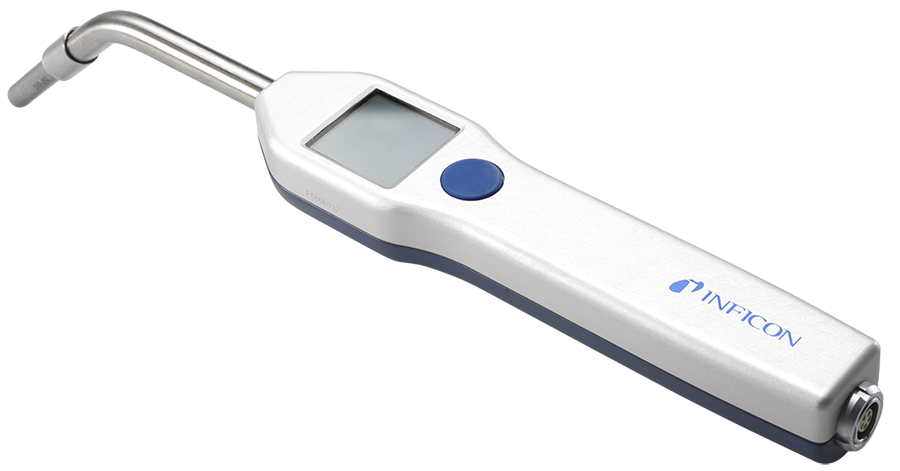

ハンドプローブ P60(標準仕様) 590-890

 手になじみやすいようにデザインされ、効率の良いリーク検査のためにディスプレーやマルチファンクションボタンが搭載されたハンドプローブです。
null

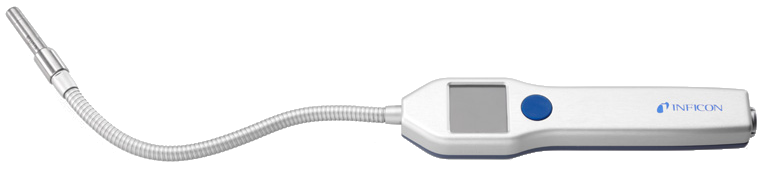

ハンドプローブ P60FLEX 590-892

 プローブ先端がフレキシブルタイプになったP60です。
標準仕様のP60では検査の難しい場所での検査時に使用します。
null

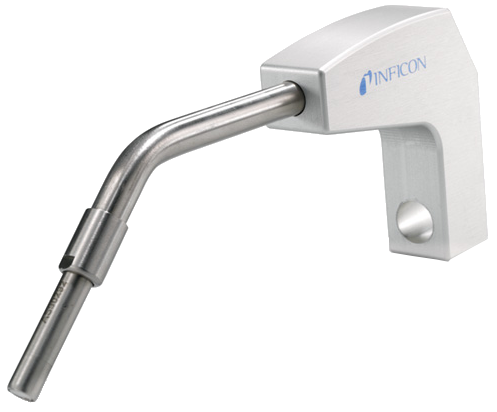

ロボットプローブ R50
590-921

 様々な産業用ロボットに搭載しやすく、複雑な形をした検査ポイントにたいしても作業を行えるようプローブを設計しています。
