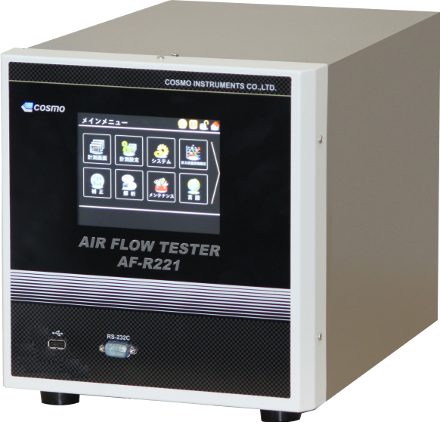

エアフローテスター 高機能型 AF-R221

AF-R221

エアーによる通気流量や気密検査に最適なフローテスターです。
内部搭載のセンサーを、ラミナ―フローチューブまたはマスフローセンサーのいずれかから選択頂けます。

特長と機能




アイコン表示のタッチパネル操作により、初心者の方でも容易な操作を実現


テスト圧、流量を波形表示により、より視覚的に確認する事が可能


表示言語切替え機能(日本語・英語・中国語・スペイン語)で、海外工場でも安心利用


ネットワーク上で使用できるFTP機能搭載(オプション)


USBポート搭載により、で容易なデータ管理(データ収集やバックアップ)を実現

20℃・1気圧下での流量を表示する等価流量表示を追加
(Option K選択時は、自動で大気圧を計測し計算に使用)


流量チェック(C-CHK)機能を標準搭載


圧力変動流量補正にて、テスト圧変動時でも流量表示の補正が可能

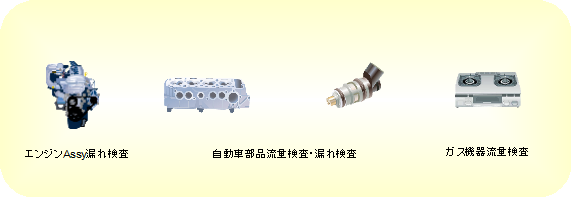

フローテスター検査対象製品例

2種類のセンサーで、特徴を生かした計測が実現できます。

ラミナ―フローセンサー
・豊富な流量レンジを用意 F.S.10mL/min~100L/minの各レンジ
・ポンプ吐出流量等、脈動のある流量計測が可能
・可動部がなく、堅牢で耐久性がある

マスフローセンサー
・異なるテスト圧力や変化する圧力での流量計測が可能
・温度補正の必要が無いので、温度計測が不要
・気圧の補正も不要な為、環境変化での補正が必要なし
・高応答のマスフローセンサー素子を採用

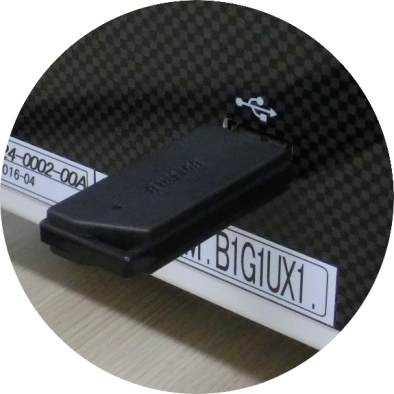

USBポート搭載により、データの管理(データ収集やバックアップ等)が簡単になりました




USB搭載による主な機能
・計測結果の保存
・波形表示の保存
・計測設定のバックアップと復元
・システム全体のバックアップと復元
・設定値の書き出し
・ソフトウェアのアップデート
・取扱説明書のコピー

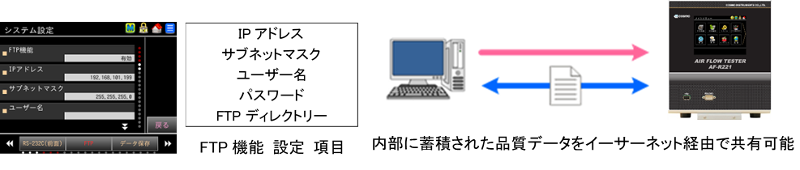

FTP機能

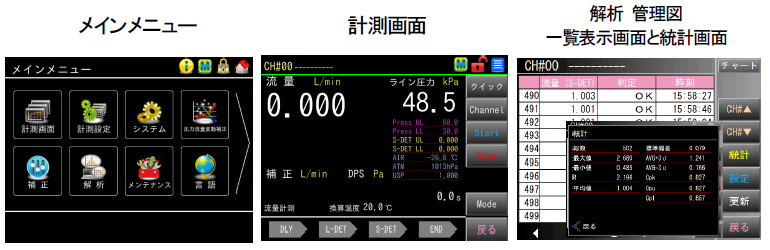

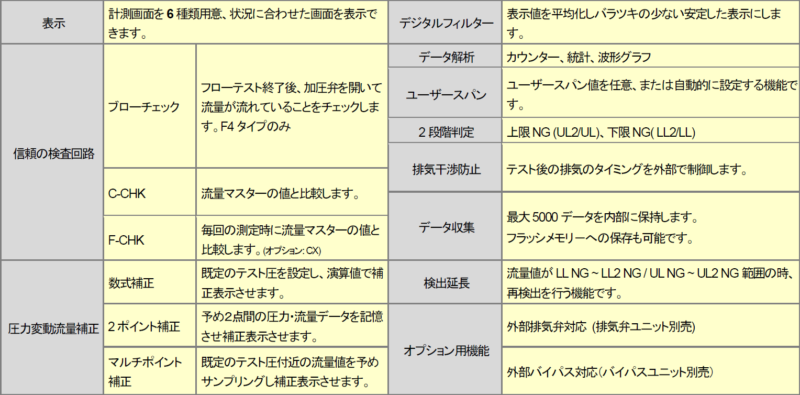

表示 計測画面を6種類用意、状況に合わせた画面を表示できます。 データ収集 最大5000データを内部に保持します。

USBメモリ-への保存も可能です。

信頼の
検査回路
センサー保護 毎回の測定時にエアー回路のクリーニングを行います。 データ解析 カウンター、統計、波形グラフ
ユーザースパン ユーザースパン値を任意、または自動的に設定する機能です。
ブローチェック フローテスト終了後、加圧弁を開いて流量が流れていることをチェックします。
排気干渉防止 テスト後の排気のタイミングを外部で制御します。
デジタルフィルター 表示値を平均化しバラツキの少ない安定した表示にします。
C-CHK 流量マスターの値と比較します。
等価流量表示 20°C、1気圧の環境でエアーを流した時の流量を表示します。オプションの大気圧センサーを組み合わせた場合自動で使用できます。
F-CHK 毎回の測定時に流量マスターの値と比較します。(オプション: CX)
2段階判定 上限NG (UL2/UL)、下限NG( LL2/LL)
圧力変動流量補正 数式補正 既定のテスト圧を設定し、演算値で補正表示させます。 検出延長 流量値がLL NG ~ LL2 NG / UL NG ~ UL2 NG範囲の時、再検出を行う機能です。
2ポイント補正 予め2点間の圧力・流量データを記憶させ補正表示させます。 オプション用機能 外部排気弁対応 (排気弁ユニット別売)
マルチポイント
補正
既定のテスト圧付近の流量値を予めサンプリングし補正表示させます。 外部バイパス対応(バイパスユニット別売)

仕様



測定流体 エアー 配管接続口径 空圧源 / パイロット圧源: Rc 1/4

(ラミナー仕様の100LのみRc 3/8)

ワーク配管: 200 mL/min以下Rc 1/4

500 mL/min以上Rc1/2

精度 ■ ラミナーフローセンサー
±1.5% of F.S. ±1digit  (指定テスト圧)
■ マスフローセンサー
±1.5% of F.S. ±1digit  (指定テスト圧)
±3.0% of F.S. ±1digit  (指定テスト圧以外)
RS-232 フロント側

ポート

T, IL, ML, D, P固定長出力, F2
指定テスト

圧力範囲

微圧(L01): 1~10 kPa
微低圧(L03): 10~30 kPa (マスフローのみ)
微低圧(L05): 10~50 kPa (ラミナーのみ)
低圧(L): 15~80 kPa
中圧(M): 30~700 kPa
負圧(V): -10~-70 kPa (ラミナー20L以下)
リア側ポート T, IL, ML, D, P固定長出力, F2
データ保存 流量、圧力、補正値、エアー温度、
判定値、大気圧、他
設定値書き出し csvファイル
USBポート 計測設定のバックアップ
システム全体のバックアップ
ソフトウェアのアップデート
取扱説明書のコピー(PDFファイル)
チャンネル数 32ch (0~31)
電源 AC100~240V±10%,

50/60Hz, 60VA max
(付属の電源ケーブルはAC125V以下で使用)

流量表示単位 L/min, mL/min, L/s, mL/s, L/h, m3/h, mm3/s,
USP(ユーザースパン)
タイマー
設定範囲
999.9 秒 (分解能0.1秒)
圧力表示単位 kPa, MPa, (psi, kg/cm2, bar, mbar, mmHg, cmHg, inHg, mmH2O)   ( )内は非SI
テスト圧源 クリーンエアーを使用。
元圧はテスト圧より十分高い圧力が必要です。
標準取付品
及び付属品
クイック取付金具, 各インターフェース接続コネクター, 電源コード(3m), 検査成績書, トレーサビリティ関係書類,取扱説明書
使用温度

範囲

5 ~ 45°C
湿度 80 %RH以下, ただし結露なきこと
質量 約15 kg

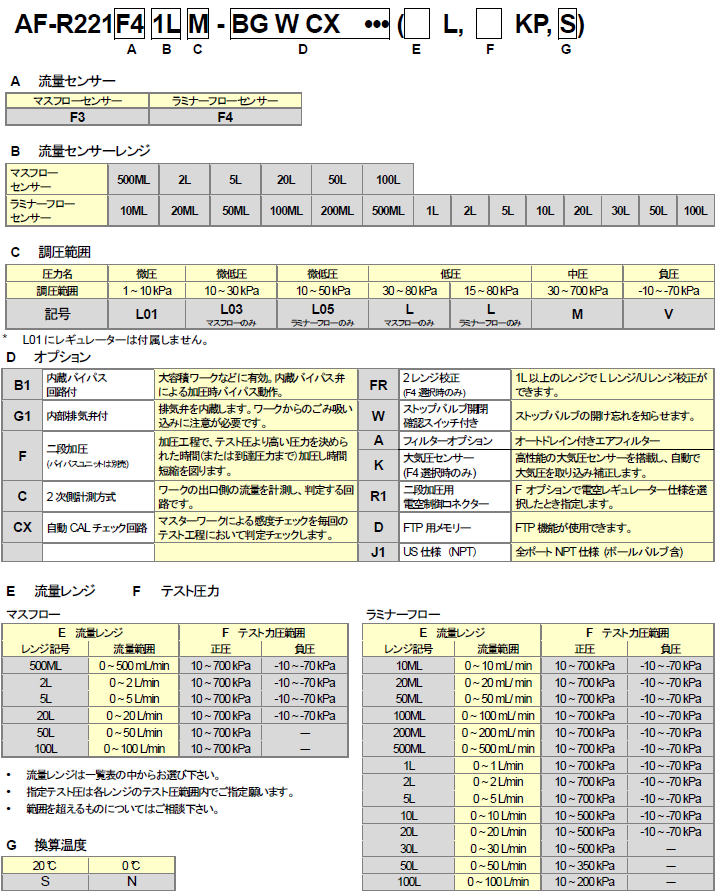

形式分類

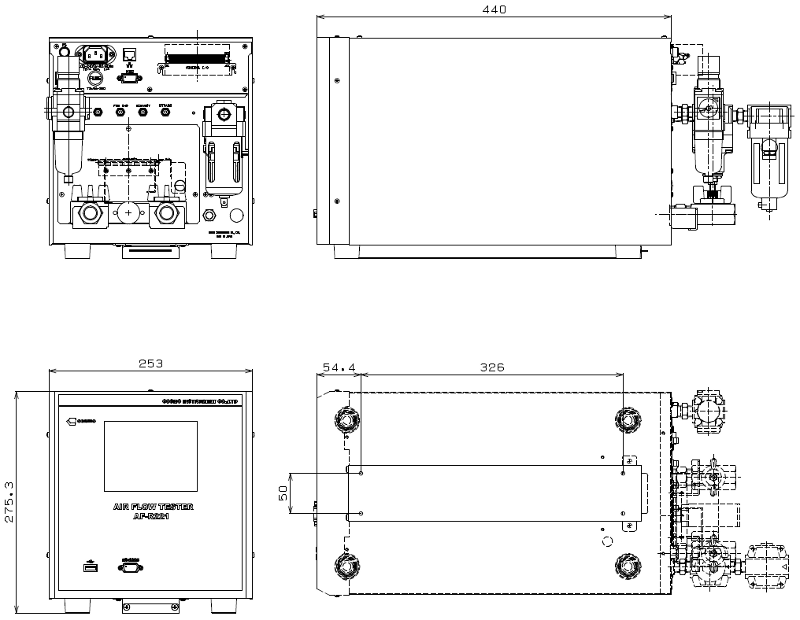

外観図
