フローゲージ　マスフローゲージDF-231BA

DF-231BA

エアリーク
テスター
ﾍﾘｳﾑ・水素・ﾊﾞｯﾃﾘｰ
リークテスト
圧力計
流量計
周辺機器
制御機器
異音検査
システム
コスモ
スーパーゲル

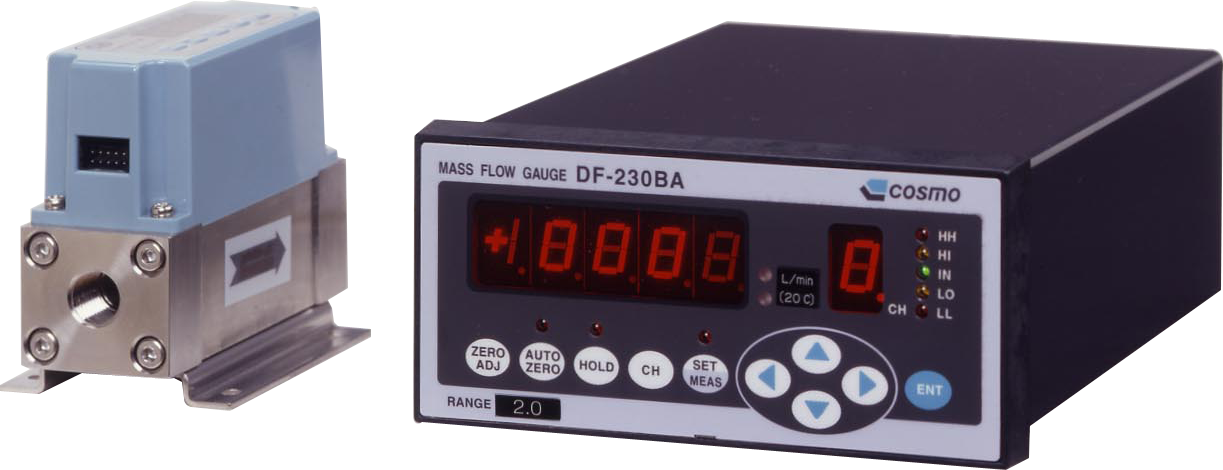

高応答（99%応答300ms）を実現した気体用
マスフローセンサー

高応答(99%応答300ms）を実現した気体用マスフローセンサーを採用した流量計です。質量流量検出で温度や圧力の補正を必要とせず標準状態の流量を常に表示します。多機能表示器との組み合わせで各種流量計測を可能にしています。

特長と機能

特長

●マスフローセンサーで温度や圧力の補正の必要がありません。

●高応答センサーの採用で瞬時流量を捉えます。

●多機能表示器で種々の測定に対応します。

機能
CH数 10チャンネル
上下限設定 4設定　HH,HI,LO,LL
センサーゼロ ワンプッシュゼロ方式
オートゼロ オートゼロボタン
表示ホールド ホールドボタン
表示応答 デジタルフィルター大、中、小
RS-232C 標準装備1200,9600,19200bps切替
BCD出力 オープンコレクター
表示桁数切替 3.5桁(1999)／4.5桁(19999)
サンプリングタイム 250ms／50ms切替
ユーザースパン機能 0.001～9.999 (出荷時1.000)

仕様

流量レンジ 500 mL/min
2, 5, 20, 50, 200, 500 L/min
測定流体 エアー(※1)及び指定ガス(※2)
精度 F.S.～20% ±3% of rdg±1digit
200,500L/minは±5% of rdg±1digit
20%未満 ±1% of F.S.±1digit
使用温度範囲 0～50℃(但し精度保証範囲は+10～35℃)
使用圧力範囲 -70kPa～1MPa
200,500L/minは-35kPa～1MPa
耐圧 1.5MPa
応答速度 約300ms/99%ステップ応答
圧力損失 最大2kPa
接続口径 50L/min以下Rc(PT)1/4
200L/min以上Rc(PT)1/2
電源 DC24V ±10%、0.3Amax　　　ACアダプター付属
外観寸法 表示部　W140×H66×D172
パネルカット カット寸法　W133×H61
付属品書類 トレーサビリティ関係書類、取扱説明書

形式分類

■ 型式 DF-231BA(A.BC.D)

型式記号A、B、D は必須項目です。

A 流量レンジ 500ML 0 ~ 500 mL/min (表示: 000 ~ 500)
2L 0 ~ 2 L/min (表示: .000 ~ 1.999)
5L 0 ~ 5 L/min (表示: 0.00 ~ 5.00)
20L 0 ~ 20 L/min (表示: 0.00 ~ 19.99)
50L 0 ~ 50 L/min (表示: 00.0 ~ 50.0)
200L 0 ~ 200 L/min (表示: 00.0 ~ 199.0)
500L 0 ~ 500 L/min (表示: 000 ~ 500)
B 差圧センサー
ケーブル長さ		 D3 3 m (標準)
D5 5 m
D10 10 m
C オプション アナログ出力変更 F1 アナログ出力 F.S.5V
F2 アナログ出力 F.S.10V
インタフェース *1 Q1 入力5V 対応
D 電源 ACアダプター付
(標準)		 VG AC100V 電源ケーブル 3m
VH AC240V 電源ケーブル 2m
VK AC240V 電源ケーブル 2m (中国用)
ACアダプターなし VJ 外部電源 DC24V が必要

*1 標準は24V

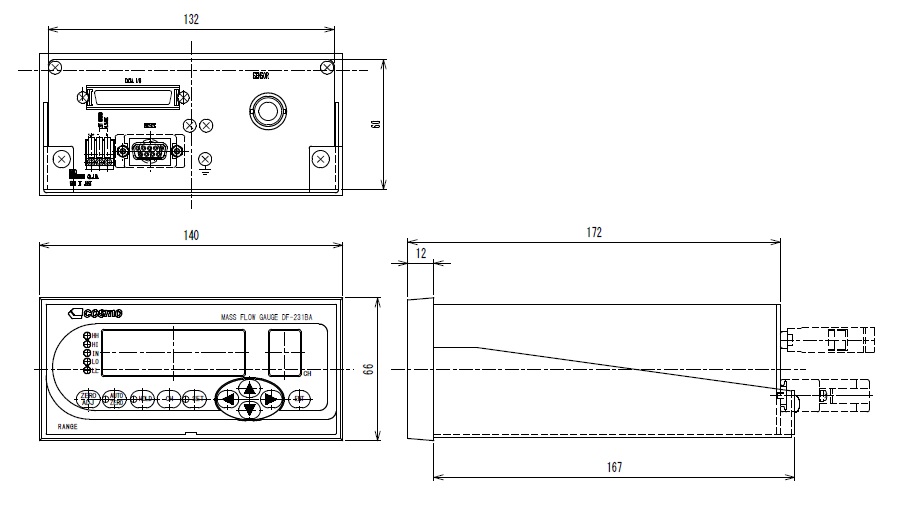

外観図
