ELT3000
検査手順は簡単で、タッチディスプレイが ELT3000 の使用を簡単で直観的なものにします。 コストのかかるトレーニングコースは不要です。 システムは、自動化された製造工程に完全に統合することができます。
バッテリーセルのリークテストはバッテリーの長寿命を確実なものにし、バッテリー製造において使用される貴重な資源の不必要な消費を回避します。
リークテストはまた、有害なバッテリーの電解質が環境中に排出されるのを防止します。

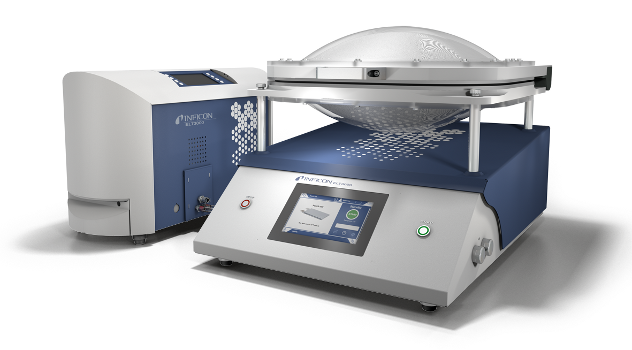

バッテリーリークディテクター ELT3000
最少可検リークレート | 1×10-6 mbar·I/s (ヘリウム等価リークレート) |
---|---|
測定範囲 | 3桁 |
リークレート表示単位 | mbar·l/s, atm·cc/s, Pa·m-3/s |
ディテクションセンサー | 四重極型質量分析計 (2 x 陰極) |
測定モード起動時間 | < 180 s |
シリアルインターフェース | USB 2.0, M12(I/O1000接続用), RJ45(ネットワーク接続) |
I/O1000モジュール経由インターフェース | 10 x デジタル入力, 8 x デジタル出力, RS232 |
動作温度 | 10°C ~ 40°C (50 ~ 104 °F) |
IP保護等級 | IP20 |
ガス検知ユニット寸法(幅x高さx奥行) | 610 mm x 300 mm x 380 mm (24 in x 12 in x 15 in) |
コントロールユニット寸法(幅x高さx奥行) | 700 mm x 540 mm x 250 mm (27.6 in x 13.7 in x 6.4 in) |
重量 | 65 kg (144.5 lbs) |
操作言語 | 英語, ドイツ語, 韓国語, 中国語, 日本語 |
型式 | 名称 |
---|---|
ベーシックリークディテクター | |
600-001 | ELT3000 (ガス検知ユニット + コントロールユニット) 230 V, 50 Hz |
600-002 | ELT3000 (ガス検知ユニット + コントロールユニット) 110 V, 60 Hz |
テストチャンバー | |

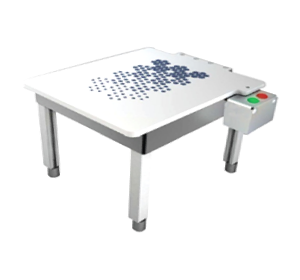

600-100 | TC3000S リジッドチャンバー (180 mm x 180 mm x 27 mm) |

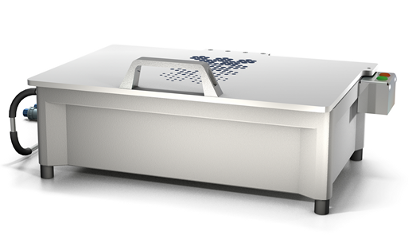

600-101 | TC3000L リジッドチャンバー (400 mm x 210 mm x 120 mm) |
600-102 | FTC3000 フレキシブルチャンバー (400 mm x 350 mm) *近日発売予定 |
校正リーク | |
600-105 | E-Check(DMC) |
型式 | 名称 |
---|---|
560-310 | I/O1000モジュール |
560-332 | データケーブル I/O1000 2 m |
560-335 | データケーブル I/O1000 5 m |
560-340 | データケーブル I/O1000 10 m |
560-315 | BM1000 PROFIBUS |
560-316 | BM1000 PROFINET |
560-317 | BM1000 DeviceNet |
560-318 | BM1000 Ethernet/IP |
