外部排気弁ユニット　G3-M/G3-H

特徴1

リークテストで誤差の要因となる漏れや微小な容積変化、温度変化の発生を抑えた専用の空気作動弁です。

特徴2

粉塵による排気弁の動作不良を防止するためしゅう動部分と検出回路を切り離した構造です。(G3-M/G3-ME)
ワーク、マスターへ接続する各ポートは専用フィルター付きです。(G3-M/G3-H)

特徴3

流量が大きくとれるため、ワークへの加圧時間や排気時間に対する影響がほとんどありません。

特徴4

ワーク側とマスター側の排気動作を同時に行うことができる一体構造です。
パイロット圧による制御は外部排気弁対応のエアリークテスターで行います。

空気回路図

●パイロット圧の配管は最大3mとしてください。誤動作の原因となります。
●設置場所はできるだけワークに近く、リークテスターより低い場所を選び水平に設置してください。

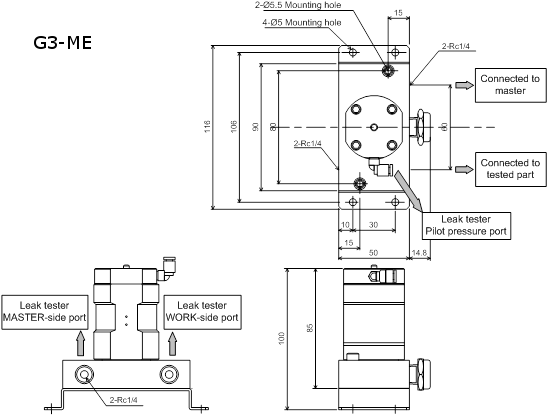

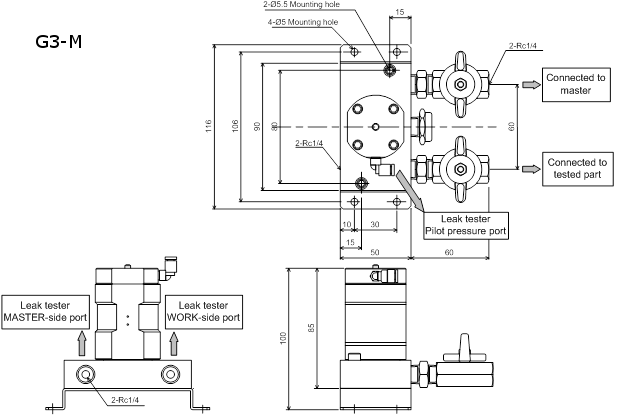

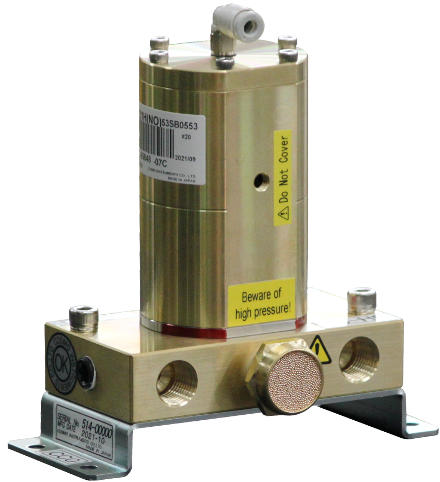

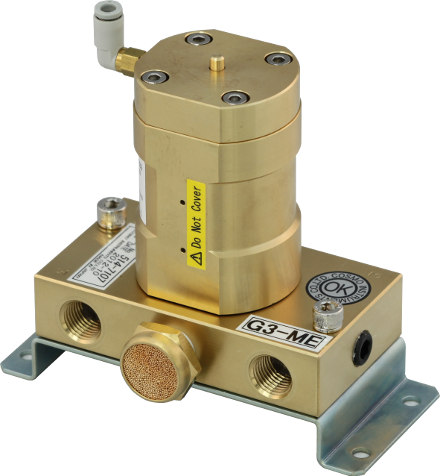

G3-M/G3-ME

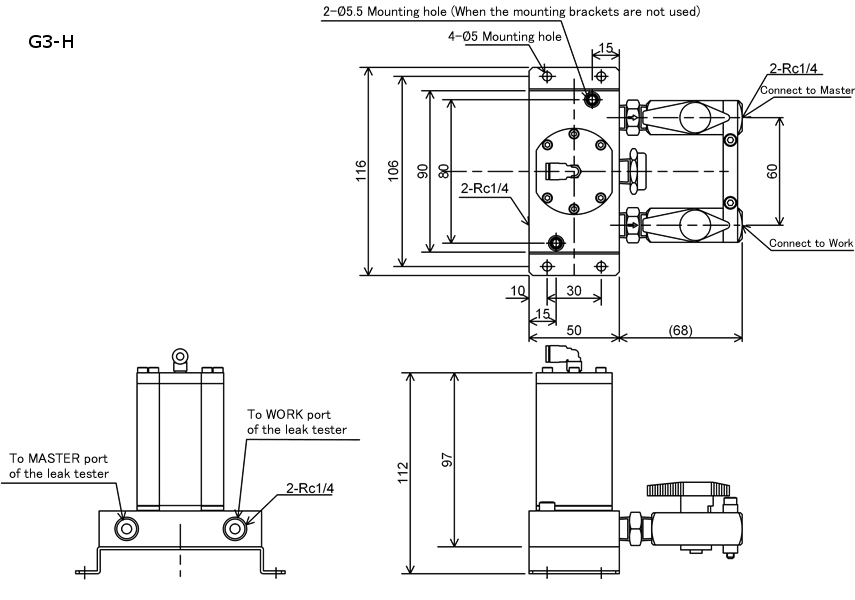

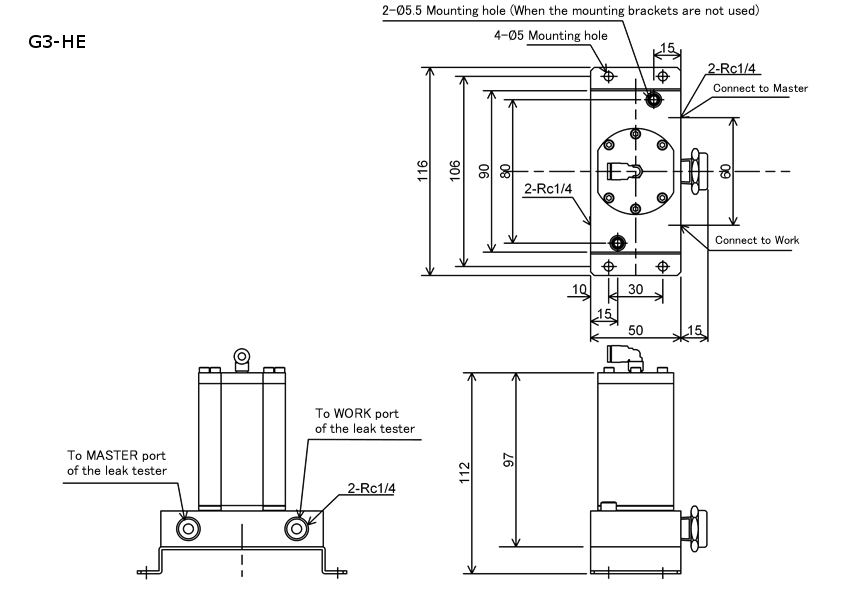

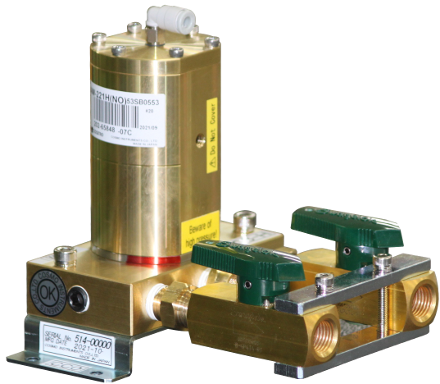

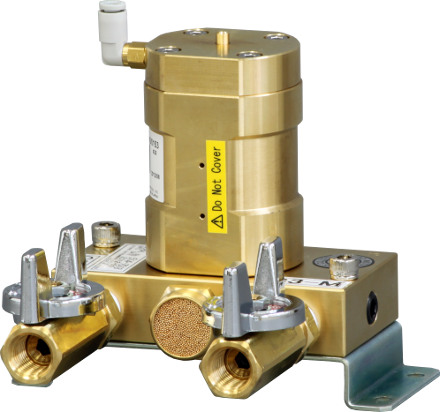

G3-H/G3-HE
