デジタルフローメーター DF-R280 - エアリークテスターのコスモ計器

特長

●アイコン表示。ワンタッチで各画面が開きます。

●テスト圧力、流量を波形でモニターできます。

●表示言語切り替え機能 (日本語/英語/中国語)

●多彩なホールド機能を搭載

●欲しいデータをチェックする事で、的確な情報を提供

●USBポートでデータ収集が行えます。

●フル4桁表示

●温度センサー・ライン圧センサー・大気圧センサーは標準装備

●ネットワーク上で使用できるFTP機能搭載　（メモリー搭載時）

機能一覧

カラー液晶	メインメニューから計測画面・計測設定・システム
タッチパネル	補正・解析等、各項目へ展開し操作が可能。
計測画面	標準・シンプル・波形等の選択が可能。
各種設定操作	タッチパネルで項目毎に選択し入力。
流量リミット設定	2段階リミット設定
流量リミット設定	上限NG（UL2/UL）下限NG（LL2/LL）
流量表示	換算流量表示（換算温度で1気圧に体積換算された値）
流量表示
USBポート	標準装備、（1ポート）
RS-232C	2ポート標準装備
RS-232C	DF-2820シリーズ互換相互通信も対応
表示言語	日本語・英語・中国語
流量対応レンジ	10mL/minから500L/minのレンジを用意
センサー	温度・ライン圧・大気圧の各センサーは標準装備
換算温度	0°C, 15°C, 20°C, 25°C, （70°F）
デジタルフィルター	フィルター定数1～50　フィルター定数により表示値が平均化し安定した計測が可能
ユーザースパン	任意の流量値に合わせ込みます。
内部メモリー	イーサーネット用　16G　※オプション

仕様

流量センサー	ラミナーフローセンサー（層流管）
測定流体	エアー
流量レンジ	最大16レンジ層流管8本の切替に対応
大気圧センサー	範囲：700 ~ 1200 hPa 精度：± 0.5% of F.S. + 1digit
ライン圧センサー	耐圧：50kPa以下: F.S.レンジの10倍 100 kPa以下: F.S.レンジの2倍精度：± 0.15% of F.S. + 1digit
チャンネル数	100 ch（0～99）
流量表示単位	mL/min、L/min、mL/s、L/s、L/h、m3/h、（CFH、CFM）（　）の単位はSI単位仕様では設定できません。
圧力表示単位	kPa、MPa、（PSI、kg/cm2、Bar、mbar、mmHg、cmHg、inHg、mmH2O）（　）の単位はSI単位仕様では設定できません。
電源	AC100～240 V±10%, 50/60 Hz,100 VA max 電源ケーブルは125 V用または250 V用から選択
オプション	アナログ出力流量+ライン圧内部メモリー 16G（FTP機能用）
ライン圧補正	圧力センサー搭載による自動補正
大気圧補正	大気圧センサー搭載による自動補正
使用温度範囲	5～45 ℃
湿度	80 %RH以下、ただし結露なきこと
差圧ポート接続径	Rc1/8
重量	約11kg

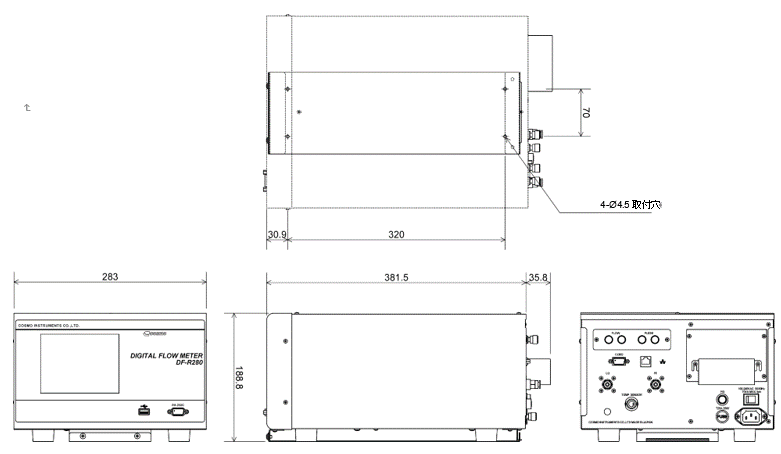

外形寸法（mm）	（W）283 ×（H）189　×（D） 382
RS-232C	相互通信	データ呼び出し・書き込み
	固定長出力	DFフォーマット（各種データ）
		28フォーマット
		DF-2800と同じ出力形態
	ボーレート（bps）	1200/9600/19200/38400/57600/115200
USB	データ保存・書き出し・バッグアップ等
インターフェース	フェニックスコンタクト（DFMC 1,5/20-ST-3,5-LR）
標準書類及び付属品	本体クイック取付金具、各インターフェース接続コネクター、検査成績書、トレーサビリティー関係書類、取扱説明書、電源ケーブル、差圧用接続継手・配管

■型式
DF-R280(A.BB‘.CD.E.F)　　（換算温度、流量レンジ、単位、精度、ライン圧センサー）

	分類	記号	内容
A	層流管数	1~8	層流管数
BB’	層流管レンジ	10ML~500L	全層流管レンジを記載
C	ライン圧センサー	L01	1～10 kPa
		L05	10～50 kPa
		L	10～100 kPa（標準）
		M	30～500 kPa
		V	-10～-70 kPa
D	オプション	A	アナログ出力（流量値、ライン圧値）
D	オプション	D	メモリー　16G　（FTP用メモリ）
E	単位（必須）	UX1	SI単位 (日本国内は必須)
E	単位（必須）	UX2	非SI単位 (海外販売のみ)
F	電源ケーブル	VA	125V電源ケーブル3m
		VE	250V電源ケーブル2m
		VK	250V電源ケーブル2m（中国専用）

流量レンジ表 (層流管は別売)

記号	層流管型式	レンジ範囲と表示桁数			ライン圧（Max）	流量精度

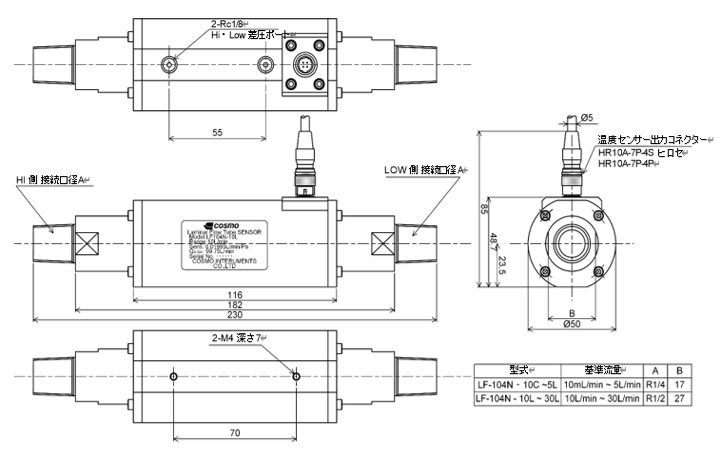

10ML	LF-104N-10C	0.00 ~ 10.00 mL/min			990kPa	■大気圧の場合 ±1.0% of F.S.±1digit ■ライン圧の場合 ±1.5% of F.S.±1digit
20ML	LF-104N-20C	0.00 ~ 20.00 mL/min
50ML	LF-104N-50C	0.0 ~ 50.00 mL/min
100ML	LF-104N-100C	0.0 ~ 100.0 mL/min
200ML	LF-104N-200C	0.0 ~ 200.0 mL/min
500ML	LF-104N-500C	0 ~ 500.0 mL/min
記号	層流管型式	1レンジ（F.S）精度範囲表示桁数	Lレンジ範囲　表示桁数	レンジ（R.D）精度範囲 Uレンジ範囲表示桁数	ライン圧（Max）	流量精度
1L	LF-104N-1L	0.000 ~1.000 L/min	0.000 ~ 0.300 L/min	0.300 ~ 1.000 L/min	700kPa	■1レンジ（R.D）・Uレンジ・大気圧の場合 ±1.0 % of rdg.±1 digit ・ライン圧の場合 ±1.5 % of rdg.±1 digit ■1レンジ（F.S）・Lレンジ・大気圧の場合 ±1.0 % of F.S.±1 digit ・ライン圧の場合 ±1.5 % of F.S.±1 digit
2L	LF-104N-2L	0.000 ~2.000 L/min	0.000 ~ 0.600 L/min	0.600 ~ 2.000 L/min
5L	LF-104N-5L	0.000 ~5.000 L/min	0.000 ~ 1.500 L/min	1.500 ~ 5.000 L/min
10L	LF-104N-10L	0.00 ~10.00 L/min	0.000 ~ 3.000 L/min	3.00 ~ 10.00 L/min	500kPa
20L	LF-104N-20L	0.00 ~20.00 L/min	0.000 ~ 6.000 L/min	6.00 ~ 20.00 L/min
30L	LF-104N-30L	0.00 ~30.00 L/min	0.000 ~ 9.000 L/min	9.00 ~ 30.00 L/min

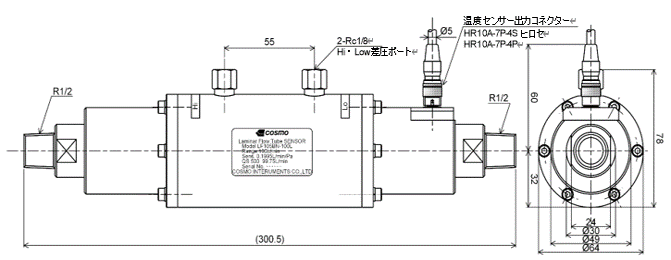

50L	LF-105BN-50L	0.00 ~50.00 L/min	0.00 ~ 15.00 L/min	15.00 ~ 50.00 L/min	350kPa
100L	LF-105BN-100L	0.0 ~100.0 L/min	0.00 ~ 30.00 L/min	30.0 ~ 100.0 L/min	350kPa

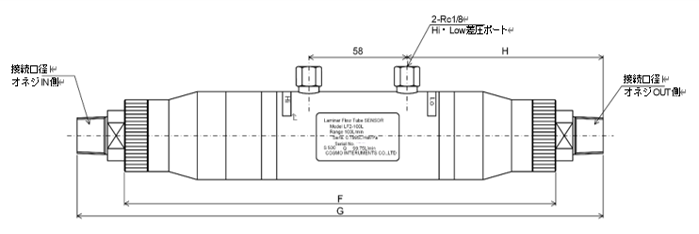

200L	LF2-200L	0.0 ~200.0 L/min	0.00 ~ 60.00 L/min	60.0 ~ 200.0 L/min	50kPa
500L	LF2-500L	0.0 ~500.0 L/min	0.0 ~ 150.0 L/min	150.0 ~ 500.0 L/min	50kPa

NOTE1：上記レンジ範囲は大気圧時の流量範囲を示しています。
NOTE2：層流管型式にNの付くものは2011年4月以前の層流管と比べ温度センサーコネクターが変更になりました。
NOTE3：1L/min以上の単レンジ（1レンジ）製品は、0～フルレンジ（F.S）　又は　30％～フルレンジ（R.D）の精度選択ができます。
NOTE4：表示桁の標準は4桁。高ライン圧の場合は、3桁となります。
