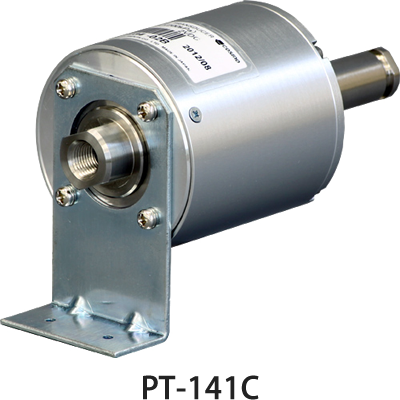

PT-141C

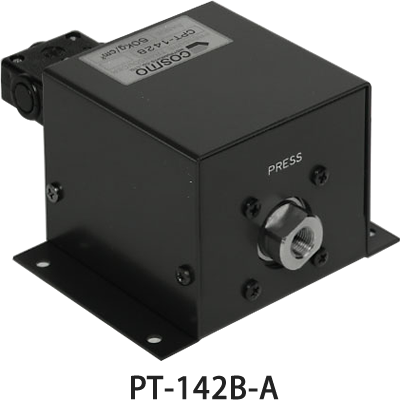

PT-142B-A
PT-142B-A PT-141C / PT-142B-A 圧力トランスジューサー
- 普及型
- 防滴型
- ゲージ圧
- 耐圧特性に優れたゲージ圧用（気体・液体用）
- 直流電圧出力用アンプを内蔵した、キャパシタンス型圧力トランスジューサーです。
受圧部に耐食性・耐久性に優れた、SUS630のダイヤフラムを使用しています。
基本仕様
仕様
| 受圧部材質 | SUS630 | |
|---|---|---|
| 測定流体 | SUS630、バイトンゴム耐腐食範囲の気体･液体 | |
| 圧力の種類 | ゲ－ジ圧 | |
| 精度 | PT-142B-A；±0.15%of F.S. （直線性、再現性、ヒステリシスを含む） PT-141C；±0.25%of F.S. （直線性、再現性、ヒステリシスを含む) |
|
| 温度 | ゼロ | ±0.03% of F.S./℃ |
| スパン | ±0.02% of F.S./℃ | |
| 許容過圧 | 5MPa以下 F.S.の2倍その他F.S.の1.5倍 | |
| 99%ステップ 応答速度 |
30ｍｓ以下 | |
| 電源 | 26～32VDC 20mA以下 | |
| 重量 | PT-141C：約150g PT-142B-A：約300g |
|
| 入力圧接続口径 | Rc（PT） 1/8 | |
| 使用温度範囲 | 5～40℃ | |
| 出力電圧 | 0～0.5VDCから0～2VDCのレンジに対応した出力 ※負荷抵抗は5kΩ以上 |
|
| オプションレンジ | 0～50MPa レンジ表の負圧、連成圧 |
|
| 付属品書類 | トレーサビリティ関係書類、取扱説明書 | |

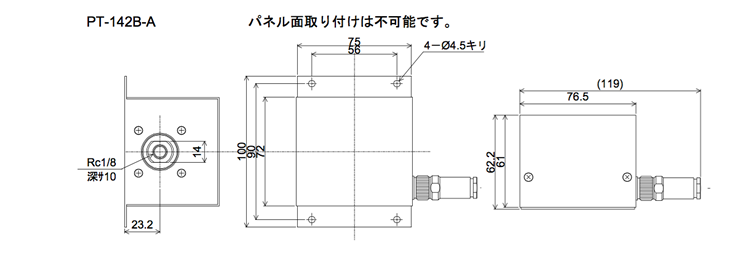

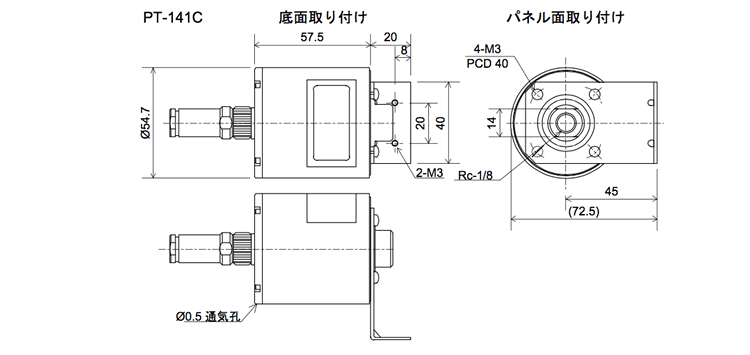

| 外形寸法 | PT-142B-A：W100×D76.5×H62.2 PT-141C：φ55×78(120) |
|
圧力レンジ
| 型式 | レンジ |
|---|---|
| PT-142B-A PT-141C(防滴タイプ) |
0～50kPa |
| 0～100kPa | |
| 0～200kPa | |
| 0～500kPa | |
| 0～1MPa | |
| 0～2MPa | |
| 0～5MPa | |
| 0～10MPa | |
| 0～20MPa |
特長・機能
特徴
- 受圧部に耐久性、耐食性に優れたステンレス鋼ダイヤフラムを使用。
- 測定レンジはゲ－ジ圧用フルスケ－ル50kPaから20MPaまでを用意。
- 高精度のうえ優れた温度特性。
- アンプを本体に内蔵し、ノイズを受けにくい方式を採用。
