リークマスター LM-1C / 高圧用リークマスター LM-1AH

LM-1C/LM-1AH

リークマスターLM-1Cは エアリークテスターの日常点検に最適。LM-1AHは高圧4.9MPaまで対応。

リークマスターは、正確・安定・便利な微小漏れ発生器です。
日常点検での感度確認や、等価内容積測定を簡単に行う事が出来ます。

特長と機能



特長

ご指定のテスト圧とリーク量により製作するLM-1Cと、規定リーク量のLM-1C-J1シリーズ、高圧1~4.9MPaまで対応のLM-1AHの3種類のリークマスターがございます。

●ご指定のテスト圧でご指定のリーク量を製作

●要求漏れ量に対し5%以内の製作精度

ただし2mL/min未満は±10~20%以内の製作精度

高圧LM-1AHは0.1~0.7mL/minは±20% 0.8~50mL/minは±10%となります

●エアリークテスターの感度チェックを簡単かつ確実に行うことが可能

●リーク量の変化が少ないので長期間安定して使用可能

●外圧検出(2次側計測)方式の場合も使用可能

●弊社のエアリークテスター校正ポートに直接接続することが可能

●専用アダプタを使用することで、ワークからテスターへの配管途中に接続が可能

●リークマスターを専用の封止プラグに付け替えることで、簡単に通常の検査状態(ノーリーク状態)に戻すことが可能

●トレーサビリティ証明書の発行が可能

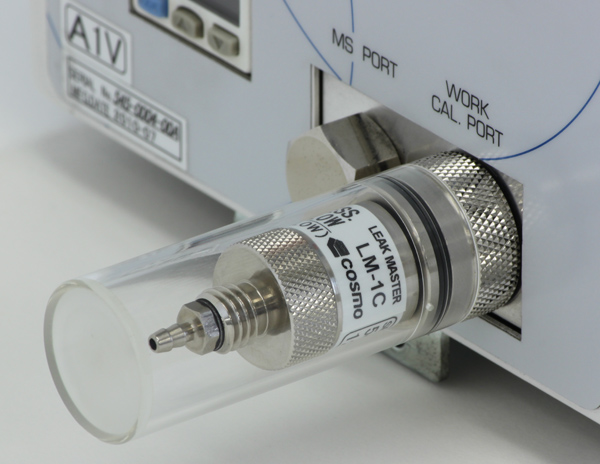

弊社エアリークテスターに取付けて使用している例(高圧LM-1AHは除く)

仕様



LM-1Cシリーズ 仕様

LM-1Cシリーズ最適な判定基準器としてご使用していただくために、ご希望のリーク量で製作します。
ご発注の際は、下記範囲のテスト圧とリーク量をご指定ください。

テスト圧 リーク量
正圧 1 ~ 9.9 kPa 0.1 ~ 20 mL/min
10 ~ 99 kPa 0.1 ~300mL/min
100 ~ 999 kPa(※1) 0.1 ~500mL/min
負圧 -1 ~ -9.9 kPa 0.1 ~ 20 mL/min
-10 ~ -49 kPa 0.1 ~ 100 mL/min
-50 ~ -89 kPa 0.1 ~ 200 mL/min

(※1)テスト圧1MPa以上はLM-1AHで特注対応します。
ご要求リーク量に対して下記範囲で製作します。
・2mL/min以上のとき±5%以内で製作します。
・0.8mL/min以上のとき±10%以内で製作します。
・0.8mL/min未満のとき±20%以内で製作します。
構成: LM-1C (フィルタジョイント・クリアカバー付き)
付属品 (アダプタ ・ 封止プラグ ・ フィルタエレメント ・ オーリング)


LM-1C-J1シリーズ 仕様

LM-1C-J1シリーズは下表に示すテスト圧とリーク値を代表値とした標準リークマスターです。
各圧力ポイントで計測または計算された流量値がデータとして添付されます。
大きいリーク量も用意されておりますので、感度校正用に適しています。

灰色のセルは実際に計測された流量値です。
□ 白色のセルは計算で求めた流量値です。

テスト圧 LM-1C-J1-1 LM-1C-J1-2 LM-1C-J1-5 LM-1C-J1-10 LM-1C-J1-20 LM-1C-J1-50 LM-1C-J1-100 LM-1C-J1-200
(kPa) (mL/min) (mL/min) (mL/min) (mL/min) (mL/min) (mL/min) (mL/min) (mL/min)
10 0.08 0.16 0.39 0.78 1.6 4.66 10.33 23
20 0.16 0.32 0.78 1.56 3.19 9.32 20.7 45.9
30 0.25 0.5 1.24 2.48 5.03 14.46 31 65.3
40 0.34 0.68 1.7 3.39 6.87 19.6 41.4 84.7
50 0.43 0.87 2.16 4.31 8.71 24.7 51.8 105.8
60 0.54 1.09 2.7 5.4 10.84 29.8 61.7 126.8
70 0.65 1.31 3.25 6.49 12.96 34.9 71.6 145.3
80 0.77 1.52 3.79 7.57 15.09 40 81.2 163.8
90 0.88 1.74 4.34 8.66 17.21 45.1 90.8 182
100* 0.99 1.96 4.88 9.75 19.34 50.2 100.4 200.1
150 1.74 3.31 8.18 16.42 31.7 61.1 147.1
200 2.49 4.65 11.47 23.1 44 102 193.7
250 3.49 6.54 15.52 31 58 128.6
300 4.5 8.44 19.57 39 71.9 155.3
350 5.5 10.33 23.6 46.9 85.9
400 6.5 12.22 27.7 54.9 99.9
450 7.75 14.45 32.2 63.9 115.2
500 9.01 16.68 36.7 72.9 130.5
550 10.26 18.9 41.2 81.9 145.8
600 11.51 21.1 45.7 90.9 161.2

(上の表は代表値の一例で全てのものがこの値ではありません)

*LM-1C-J1シリーズは、テスト圧100kPaの基準リーク値に対し±5%以内で製作致します。1mL/minは10%以内です。
● 構成:  LM-1C-J1 (フィルタジョイント・クリアカバー付き)、 付属品 (フィルタエレメント ・ オーリング)
*ワークからテスターへの配管途中に接続してご使用される場合は、アダプタと封止プラグをご購入下さい。

LM-1AHシリーズ 仕様

LM-1AHシリーズは高圧対応可能なリークマスターです。
テスト圧は1~4.9MPaまで対応しており高圧でのご指定の漏れ量を見る事ができます。

■ 高圧製作範囲
テスト圧:1~4.9 MPa
リーク量:0.1~50 mL/min

■ 要求リーク量に対する製作制度と指定最小桁

要求リーク量 mL/min 製作精度 指定最小桁 mL/min
0.1~0.7 要求リーク量に対し±20%以内 0.1
0.8~19.9 要求リーク量に対し±10%以内 0.1
20~50 要求リーク量に対し±10%以内 1

■ 構成:LM-1AH(フィルタジョイント・クリアカバー付き)、付属品(アダプタ・封止プラグ・フィルタエレメント・オーリング)

変換ジョイント(アダプタ)

リークマスター接続用の変換アダプター各種を下記のように用意しております。

部品番号 オスネジサイズ メスネジサイズ 用 途
7201ALAL R1/8 M10×1.5 LM-1Cを配管途中(RC1/8ソケット)に接続。LM-1C(R1)に付属。(※)
7201ALAZ R1/4 M10×1.5 LM-1Cを配管途中(RC1/4ソケット)に接続。LM-1C(R2)に付属。(※)
7201ALAX M10×1.5 RC1/4 リークテスタ校正ポートへ継ぎ手R1/4を接続。
7201ALAV M10×1.5 RC1/8 リークテスタ校正ポートへ継ぎ手R1/8を接続。
73010RBV R1/8 Rc1/8 LM-1AHを配管途中(RC1/8ソケット)に接続。LM-1AH(R1)に付属。
7201ALDP R1/4 Rc1/4 LM-1AHを配管途中(RC1/4ソケット)に接続。LM-1AH(R2)に付属。

(※)LM-1C-J1には付属されません。

形式分類



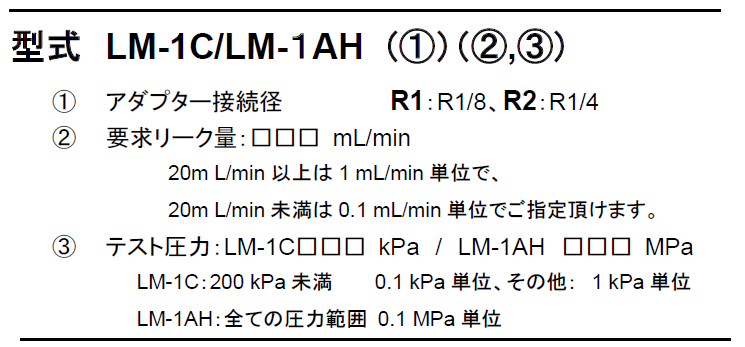

lm-1c-classification

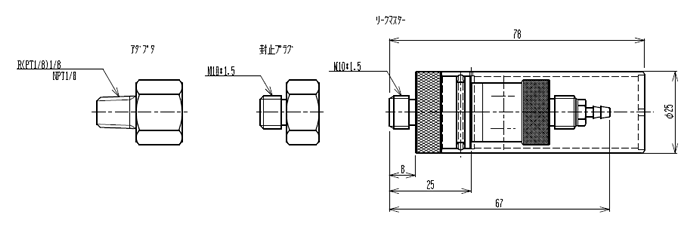

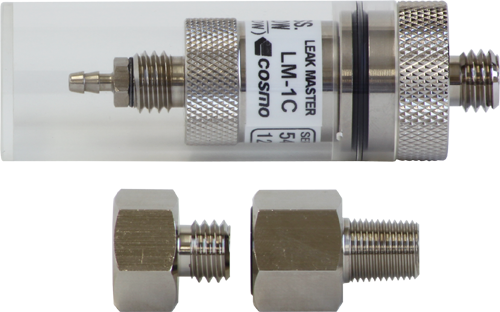

外観図
