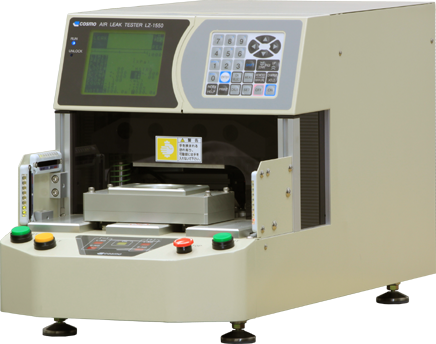

LZ-R155 密封品リークテスター
- 密封品専用卓上型
- クランプ機構内蔵
- 軽量コンパクト
- 卓上型密封品エアリークテスター
- 小型密封品の漏れ検査に最適なオールインワンのリークテスターです。
IP規格・防水保護等級が求められる部品や完成品などの防水検査に最適です。
クランプ機構を内蔵しており、ワークをセットするだけで自動的に漏れ検査を行います。
様々な場面で使用しやすい卓上機です。
従来機種に比べて小型 軽量化し、直感的な操作も可能になりました。
基本仕様
リーク表示4桁、サンプリングレイト10回/秒
| 差圧 | 最小表示 | 0.1 Pa |
|---|---|---|
| 表示範囲 | ± 999.9 Pa（精度保証範囲 ±1000 Pa） | |
| 範囲 | ± 2.5 % of rdg ± 1 Pa、但し50 Pa以下は± 2 Pa | |
| センサ過圧 | 5 MPa | |
| 表示 単位 | テスト圧単位 | kPa,MPa（PSI,kg/cm2,bar,mbar,mmHg,cmHg,inHg） |
| リーク量 | Pa,kPa,mL/s,mL/min,L/min,Pa·m3/s,E-3 Pa·m3 /s, Pa/s,Pa/min,*Pa/s,*Pa/min （mmH2O,inH2O,mmHg,in3/min,in3/d,ft3/h） | |
| リークリミット | ± 999.9 Pa以下 | |
| チャンネル数 | 32 ch（0～31） | |
| タイマ設定範囲 | 999.9 秒（分解能0.1秒） | |
| 電源 | AC100 ～ 240 V ± 10 %,50/60 Hz,100 VA max （付属の電源ケーブルは AC125 V 以下で使用） （内部ソレノイド電源DC24 V） | |
| テスト圧源 | クリーンエアーを使用。 元圧はテスト圧より十分高い圧力が必要です。 | |
| パイロット圧源 | 400 ～ 700 kPa範囲のクリーンエアーを印加 | |
| 配管接続経口 | Rc 1/4 （空圧源、ワーク配管、マスタ配管、パイロットエア源） | |
| 環境温度 | 5 ～ 40 ℃ | |
| 湿度 | 80 % RH以下、ただし結露なきこと | |
| 重量 | 約 36 kg | |
| シリアル ポート | ID2 フォーマット |
大・小リークの他リミット値も出力 |
| L2 フォーマット |
L-DET・S-DETリークデータを出力 | |
| その他 | その他4種類 | |
| USBポート | リークテストデータ出力 設定値出力 | |
| 標準取付品および付属品 | パイロット圧用フィルターレギュレーター、 各インターフェース接続コネクタ、電源コード（3 m）、 検査成績書、取扱説明書 | |
特長・機能
特長
低ランニングコスト
清浄エアー使用の為に、乾燥工程等の前後処理は不要
多品種対応型
カプセル部分が取り換え可能な為、数多くの被検査物に対応可能
グロスリーク検査
ヘリウムディテクタとの併用する電子部品などの場合、
不感帯のない機密検査が可能

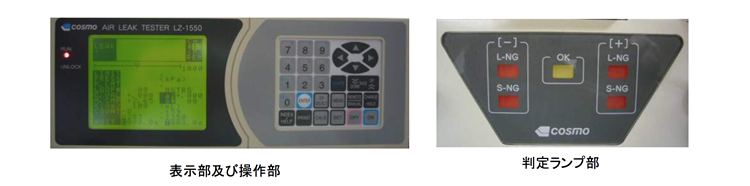

判定ランプ
テスト結果を見やすい位置での判定ランプにて確認
高性能差圧センサ
高性能差圧センサとADコンバータの装備により、
差圧分解能0.1 Paを実現
高耐久エアバルブ
自社製エアリークテスター専用エアバルブが、
安定した計測と耐久性を約束
チャンネル機能
32個のチャンネルにそれぞれ独立した設定が可能
多品種少量生産に最適
RS-232C出力
PCへのデータを検査しながら取り込み可能
機能一覧
表示機能
3.5 inchカラー液晶
リーク警報設定機能
2段階警報設定：ワーク大/小 NG（HH/Hi-NG）、
マスタ大/小 NG（LL/Lo-NG）
ドリフト補正機能
オートドリフト学習補正
セルフチェック機能
空気作動弁動作確認、各センサオフセット、CPU動作、他
単位選択機能
- リーク単位：Pa,kPa,mL/s,mL/min,L/min,Pa・m3/s, E-3 Pa・m3/s,Pa/s,Pa/min,＊Pa/s,＊Pa/min （海外用非SI単位 mmH2O,mmHg,inH2O,他）
- テスト圧単位：kPa，MPa （海外用非SI単位 kg/cm2,PSI,bar,mmHg,他）
- 等価内容積単位：mL,L（海外用非SI単位 in3,ft3）
チャンネル機能機能
チャンネル番号（0～31） 、チャンネルコピー
検出判定モード
検出終了時判定/設定値になれば判定
シリアル通信
フォーマット選択（T/ID/P/D/L2/ID2）、ボーレイト変更
ドキュメント
- ※ダウンロードにはフォームからのお申し込みが必要です。
