差圧式エアリークテスター　高機能標準型　LS-R902

LS-R902

エアリーク
テスター
ﾍﾘｳﾑ・水素・ﾊﾞｯﾃﾘｰ
リークテスト
圧力計
流量計
周辺機器
制御機器
異音検査
システム
コスモ
スーパーゲル

従来製品をベースにクイックアクセスボタンを追加するなどより使いやすい製品へと改良しました。

コスモ計器が長年培った経験と研究のノウハウを生かすと同時に新機能や最新技術を取り入れた、まさにこれからの新世代エアリークテスターです。

タッチパネル式カラー液晶を採用。メニュー画面のアイコン表示は直観的で分かりやすく、難しいと言われている計測器の操作を一新しました。誰でもすぐに使えるエアリークテスターです。
計測画面はシンプルな表示や詳細な表示、計測波形観測できる表示まで状況に合わせ6種類の画面を用意しました。
LS-R902はさまざまな要求に応えることができる新型エアリークテスターです。

取扱説明書などのダウンロードページはこちらから

特長と機能

クイックアクセスボタン

クイックアクセスボタンで変更したい項目に容易に
アクセスできます。

産業用ネットワーク対応(オプション)

I/O配線は不要で専用コネクターで接続します。
省配線でPLCとの連携をサポートします。
計測結果をネットワークへOUTPUTも可能です。

アイコンで分かりやすい操作性

メニュー画面はアイコンで分かりやすく表示します。
Homeアイコンは計測画面に直接移動でき、左上の(i)アイコンはインフォメーションで各種情報を表示します。

計測画面6種類切替可能

計測画面は詳細画面やシンプル画面など用途・状況に応じて6種類の画面を用意しました。
また、表示項目をカスタマイズすることもできます。

各種設定画面

設定時大きなテンキーが現れるなど、各種設定では分かりやすい画面表示で迷うことなくセットできます。

充実したヘルプ画面や説明表示

ヘルプ画面では計算ツールや周辺機器の解説など充実した内容を用意しています。

テスト圧・差圧（リーク量）の波形モニター機能

計測スタートから検出完了までのテスト圧と差圧の波形を表示します。
最適な加圧時間や検出時間を見つけ出すことが
出来ます。

入出力コネクターにフェニックスコンタクト製を採用

入出力インターフェースのコネクターにはフェニックスコンタクト製のコネクターを採用しました。
本コネクターは信頼性が高く、マイナスドライバーで結線作業ができるため、作業の効率もアップします。

自動セットアップ機能

リークテストにはいくつもの設定が必要です。
初めてリークテスターを導入する際の計測時間初期設定を支援する機能です。

USBポートでデータ収集が簡単

計測データをUSBメモリーに自動保存します。
その他設定情報のバックアップ などもUSBメモリーを介しておこなう事ができます。

波形空気回路診断

ワークを含めた空気回路の異常を毎回の動作で
チェックします。
(注)使用条件により効果は異なり、使用できない場合もあります。

多国語言語表示切り替え機能

日本語、英語、中国語、韓国語など多国語に対応。日本から海外への展開が容易にできます。
ドイツ語、スペイン語、ポルトガル語なども準備中です。

性能向上の機能
安全性・信頼性向上の機能
インターフェースに関する機能
空気回路

仕様

仕様

差圧 分解能
精度保証範囲
センサー過圧
センサー精度		 0.1 Pa
±1000 Pa
5 MPa
±2.5% of rdg ±1Pa、ただし50Pa以下は±2Pa
表示単位 テスト圧 kPa、MPa
（海外用は非SI単位が可能：PSI, kg/cm2, bar, mbar, mmHg, cmHg, inHgなど）
リーク量 mL/min, L/min, mL/s, Pa/s, Pa/min, Pa, kPa, Pa・m3/s, E-3 Pa・m3/s　など
（海外用は非SI単位が可能：mmH2O, mmHg, inH2Oなど）
リーク表示量 3～5桁（浮動小数点）、サンプルレイト：10回/秒
チャンネル数 32ch（0～31）
タイマ設定範囲 999.9秒 （分解能0.1秒）
電源 AC100～240V±10%, 50/60Hz, 80VAmax
テスト圧源 クリーンエアーを使用。元圧はテスト圧より十分高い圧力が必要です。
パイロット圧源 400～700kPa範囲のクリーンエアーを印加。
CPU Cortex-A9 800MHz 512MB DDR3
配管接続口径 Rc1/4（テスト圧源、パイロットエア源、ワーク配管、マスター配管）
環境温度 使用温度: 5 ～45℃    保存温度: -20～60℃
湿度 80%RH以下、ただし結露なきこと
質量 約10 kg （標準仕様）
シリアル通信RS232C準拠
(D-sub9ピン)
2ポート		 I/F固定長出力 リークデータのほかに設定値も同時に出力
ID/F固定長出力
標準設定		 リークデータのほかに設定値も同時に出力
T/F固定長出力 リークデータのみの出力。
USBポート データ保存 判定、リーク値、補正値、テスト圧力、WK#、CH#、時間、

挿入中メモリー容量内保存
（24時間ごとの自動ファイル生成）
設定値保存 全チャンネル設定、システム設定、他
標準付属品 電源コード 国内用: 定格AC125V/7A、長さ3m

輸出用:  定格AC240V/10A、長さ2m  (CE適合品)
インターフェース接続コネクタ(I/O)、RS-232C用キャップ（2個）、USBカバー、
検査成績書、トレーサビリティ関係書類、取扱説明書
周辺機器 マスターチャンバー、リークマスター、バイパスユニット、外部排気弁、他

形式分類

■ 型式 LS-902(ABC.D.E)

型式記号A、B、D、E は必須項目です。

A 計測回路 インテリジェント1回路 A1 エアー流量が大きく、センサー保護回路が充実
インテリジェント2回路 A2 等圧弁を用いて安定性とセルフチェック機能を強化
微小容積用回路 AS01 10 mL以下のワーク容積に対しリーク規格値が特に小さい場合
小容積用A1回路 AS1 100 mL以下のワーク容積に対し高い検出力が要求される場合
外圧検出式回路 C 外圧検出式 (2次圧方式)
B テスト圧
範囲		 精密レギュレーター 中圧 M 使用範囲 50 ~ 800 kPa (PS 1 MPa、調圧弁 0.8 MPa)
低圧 L 使用範囲 10 ~ 100 kPa (PS 100 kPa、調圧弁 200 kPa)
微圧 L02 使用範囲 5 ~ 20 kPa (PS 20 kPa、調圧弁 200 kPa)
負圧 V 使用範囲 -5 ~ -100 kPa (PS -100 kPa)
高圧 H20 使用範囲 2.0 MPa以下 (PS 2 MPa、調圧弁なし)
特高圧 H49 使用範囲 4.9 MPa以下 (PS 5 MPa、調圧弁なし)
電空レギュレーター 中圧 MR 使用範囲 50 ~ 800 kPa (PS 1 MPa、調圧弁 0.9 MPa)
低圧 LR 使用範囲 10 ~ 95 kPa (PS 100 kPa、調圧弁 100 kPa)
負圧用 VR 使用範囲 -5 ~ -75 kPa (PS -100 kPa、調圧弁 -80 kPa)
C オプション 外部排気弁対応 G 外部排気弁は別売
キャリブレーター リークマスター対応 *1 J リークマスターは別売
オートリークキャリブレーター搭載 K05 容積変化量: 0.5 mL 低圧･中圧･高圧 小容積ワーク
K1 容積変化量: 1 mL 低圧･中圧･高圧 小･中容積ワーク
K4 容積変化量: 4 mL 低圧･中圧･高圧 中･大容積ワーク
K10 容積変化量: 10 mL 低圧･中圧･高圧 大容積ワーク
バイパス対応 レギュレーターなし B バイパスユニットは別売
レギュレーター付 B1
連成圧Pセンサー PV1 連成圧のテストセンサーを内蔵
低圧用: ±100 kPa 中圧用: -100 ~ 1000 kPa
ブローオリフィス Ø 1.2 F1 テスト圧が -10 ~ -4 kPa、AS01仕様に必要
電空対応 R1 電空調圧弁ユニット出力コネクタ付
ナイロンフィルター RX02 パイロット圧接続口のフィルターがナイロン製
RX03 テスト圧とパイロット圧接続口のフィルターがナイロン製
フィルター交換 RX06 パイロット圧側フィルターレギュレーターをフィルターに交換
温度補正 RX09 TCUユニット対応
RX10 TCUユニット対応+TCUユニット一式
特殊チャンネル数 RX11 100チャンネル
産業用ネットワーク N2 Device NET
N3 CC Link
N4 Profibus
N5A EtherNet IP
N6A Profi NET
ワイドレンジ差圧表示 D4 差圧センサーレンジ: ±10 kPa 分解能: 1 Pa
接続口 NPT PX1 配管口のネジNPT仕様
D 表示単位 UX1 SI単位のみ (国内販売必須)
UX2 全単位 (海外のみ)
UX3 UL認証品
E 電源ケーブル VA 125 V電源ケーブル3 m
VE 250 V電源ケーブル2 m
VK 250 V電源ケーブル2 m (中国用)

*1 高圧用と特高圧用には非対応



外観図

概要

ワーク温度の影響による誤差の低減、誤判定の解消に貢献します。
大型液晶画面で補正グラフを表示、マッピング設定も容易です。
ライン導入後、実働ラインで温度補正マッピング調整をおこないます。

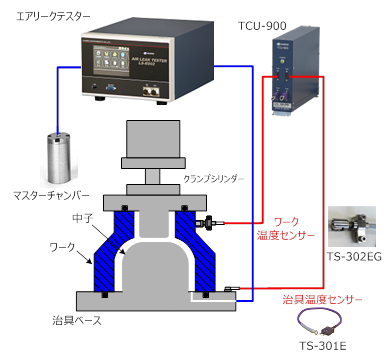

ワーク温度と周囲温度(治具・マスターチャンバー・気温)の差を測定します。
取得した温度データーと差圧データーより、最適な補正データーを生成し適用します。



主な用途

洗浄後のリークテスト、エンジン部品(シリンダヘッド・シリンダブロック)、トランスミッション部品など。
ワーク温度と封入エアーの圧力変化に相関性があるワークが対象です。

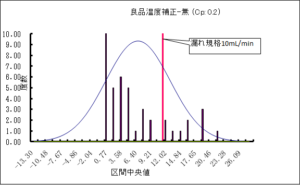

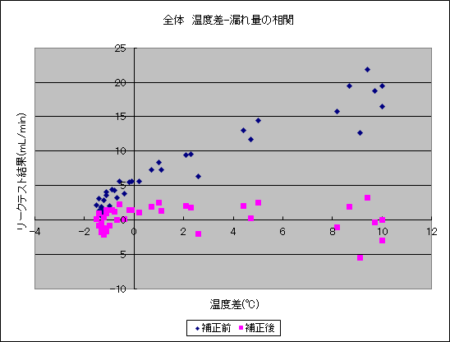

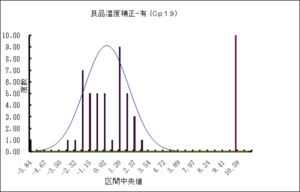

温度補正の実績データ例

ワーク オイルパン(全体)
テスト圧 100kPa
等価内容積 2500 mL
漏れ規格 10 mL/min
測定時間 加圧：22秒、等圧：3秒、平衡：5秒、検出：3秒
