デジタルマノメーター　DM-3700

200 Paから50 MPaまでの幅広い圧力レンジに対応。
過圧特性に優れた高精度センサーを内蔵したデジタルマノメーターです。

特長と機能

特長

● 差圧・ゲージ圧・連成圧・絶対圧の多様なセンサーを用意

●絶対圧・連成圧はオプションにて対応

●200 Paの微圧から 50 MPaの超高圧までの豊富な圧力レンジに対応

● コンパレーター、オートゼロ、表示ホールド などの機能を使用して多様な測定をサポート

●TS16949で推奨されているISO/IEC 17025校正付きで販売も可能

●センサーの外付けも選択でき被検査物とセンサー間の配管を短くすることが可能

●ポータブルでの使用や専用の金具で固定することも可能

●マルチ電源対応： AC100-240Ｖ

機能一覧
項目 内容
デジタル表示 0000 ～ ±9999
コンパレーター出力 上下限設定(HH、HI、LO、LL) とGOの5点設定で、細かな判定基準に対応
8チャンネル 8通りのコンパレーターが設定可能
表示値ホールド 任意のタイミングで表示値のホールドが可能
ピーク・ボトムホールド 上昇時のピーク値や降下時のボトム値のホールドが可能
オートゼロ機能 計測点をゼロとしてその後の圧力変化を表示可能
アナログ出力 圧力レンジに比例したアナログ電圧出力を装備 (増幅はオプション)
デジタル出力 BCDをオプションで設定可能。外部機器へのデータ転送が可能
キーボードロック 誤操作防止用にキーボードをロックが可能

仕様

仕様

標準
差圧 ゲージ圧
測定流体 空気・非腐食性気体 空気・非腐食性気体・液体
受圧部材質 ベリリウム銅 SUS630
検出方式 インダクタンス方式 キャパシタンス方式
精度*2 精度 ±0.15 % of F.S. ±1digit *1
温度特性ゼロ ±0.03 % of F.S./ °C
温度特性スパン ±0.03 % of F.S./ °C
許容加圧 50 kPa未満: F.S.の10倍 10 MPa未満: F.S.の2倍
50 kPa以上: F.S.の5倍 10 MPa以上: F.S.の1.5倍
最大ライン圧 許容過圧の2倍 －
センサー応答速度 380 ms以下 (99 %応答) *3 110 ms以下 (99 %応答)
デジタル表示 0000 ～ ±9999
サンプリングタイム 200 ms
コンパレーター出力 HH/HI/GO/LO/LL (リレー接点出力)
アナログ出力 DC 1,2,5 V表示対応電圧出力(DC 5,10 Vへの増幅はオプションにて対応)
リップル: 10 mV P-P以内
BCD出力 オプション(オープンコレクター、TTL)
電源 AC100～240 V マルチ電源 ±10 %, 50/60 Hz 1.0 A
使用温度範囲 5 ～ 40 °C
圧力接続口径 Rc1/8
本体寸法 184(W)×108 (H)×232 (D) mm
質量 3.5 kg
パネルカット寸法 181.5(W)×101(H) mm

*1. 外付け防滴構造の場合、精度は±0.25 ％ of F.S.±1digit です。

*2. 直線性、再現性、ヒステリシスを含みます。

*3. 0～200 Pa のレンジの応答速度は、約540 ms です。

圧力レンジ

標準

レンジ記号 センサー 計測範囲 レンジ記号 センサー 計測範囲
2PD 差圧 0～200 Pa 5MG ゲージ圧 0～5 MPa
5PD 差圧 0～500 Pa 10MG ゲージ圧 0～10 MPa
1KD 差圧 0～1 kPa 20MG ゲージ圧 0～20 MPa
2KD 差圧 0～2 kPa 50MG ゲージ圧 0～50 MPa
5KD 差圧 0～5 kPa V2PD 負圧差圧 -200 Pa～0
10KD 差圧 0～10 kPa V5PD 負圧差圧 -500 Pa～0
20KD 差圧 0～20 kPa V1KD 負圧差圧 -1 kPa～0
50KD 差圧 0～50 kPa V2KD 負圧差圧 -2 kPa～0
50KG ゲージ圧 0～50 kPa V5KD 負圧差圧 -5 kPa～0
100KD 差圧 0～100 kPa V10KD 負圧差圧 -10 kPa～0
100KG ゲージ圧 0～100 kPa V20KD 負圧差圧 -20 kPa～0
200KG ゲージ圧 0～200 kPa V50KD 負圧差圧 -50 kPa～0
500KG ゲージ圧 0～500 kPa V50KG 負圧ゲージ圧 -50 kPa～0
1MG ゲージ圧 0～1 MPa V100KD 負圧差圧 -100 kPa～0
2MG ゲージ圧 0～2 MPa V100KG 負圧ゲージ圧 -100 kPa～0

連成圧

レンジ記号 センサー 計測範囲 レンジ記号 センサー 計測範囲
X2PD 差圧 0～±200 Pa X50KD 差圧 0～±50 kPa
X5PD 差圧 0～±500 Pa X50KG ゲージ圧 0～±50 kPa
X1KD 差圧 0～±1 kPa X100KD 差圧 0～±100 kPa
X2KD 差圧 0～±2 kPa X100KG ゲージ圧 0～±100 kPa
X5KD 差圧 0～±5 kPa X200KG ゲージ圧 -100～200 kPa
X10KD 差圧 0～±10 kPa X500KG ゲージ圧 -100～500 kPa
X20KD 差圧 0～±20 kPa

弊社製品は負圧側の最低校正ポイントを-90 kPaまでとしておりますので、保証範囲も-90 kPaまでとなります。

形式分類

形式

型式：DM-3700(A.BC.D)

形式記号A,B,Dは必須項目です。

分類 記号 内容
A 圧力レンジ 圧力レンジ一覧を参照願います。
B センサー N 圧力センサー本体内蔵（標準）
S1 圧力センサー外付け
S2 外付け防滴構造（ゲージ圧タイプのみ）*1
C センサーケーブル長さ L1 3m（標準）
LX1 1m
LX5 5m
LX10 10m
BCD D1 オープンコレクター
D2 TTL出力
アナログ出力増幅 F1 アナログ出力　F.S.5V
F2 アナログ出力　F.S.10V
表示桁 Q 最小表示桁の変更 (1が含まれるレンジのみ) *2
パネルマウントプラケット P パネルマウントプラケット
D 電源ケーブル（標準付属） VA AC 125 V電源ケーブル3 m付
VE AC 250 V電源ケーブル2 m付
VK AC 250 V電源ケーブル2 m付 (中国用)

*1. S2の場合、精度は±0.25％ of F.S.±1digitです。

*2. アナログ出力は10 Vに増幅されます。

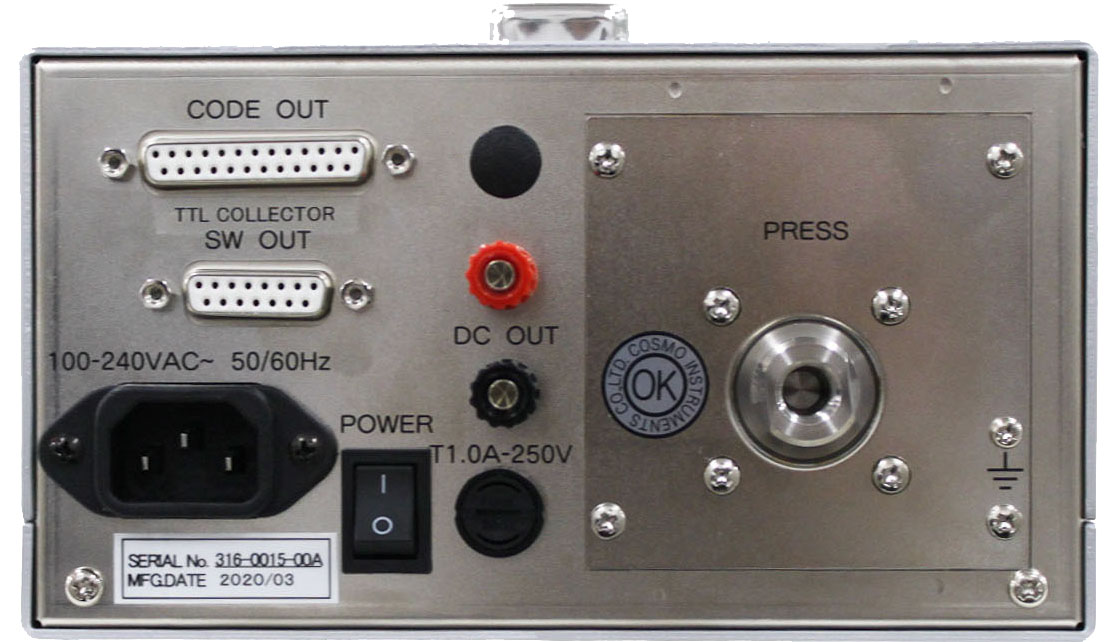

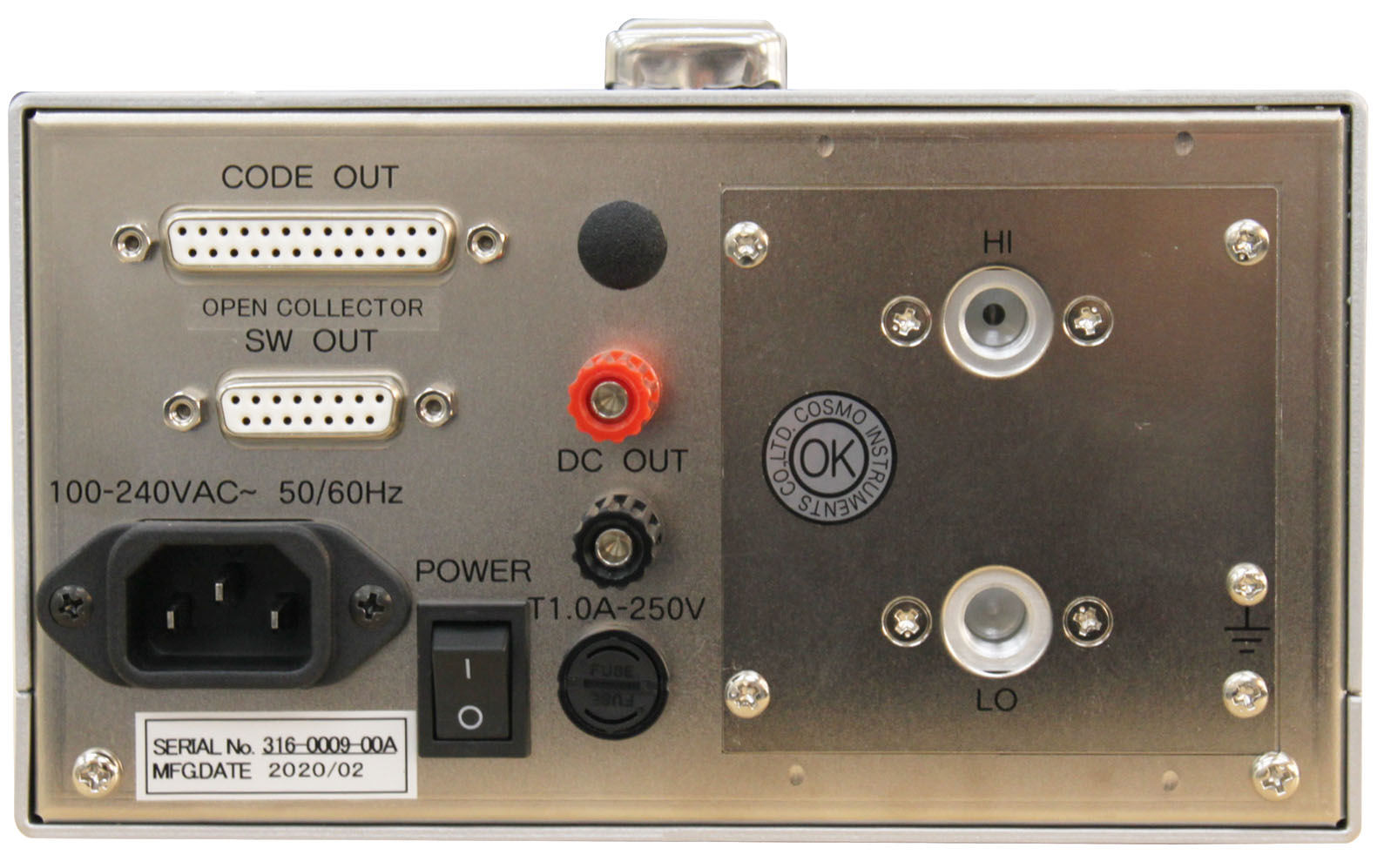

外観図
