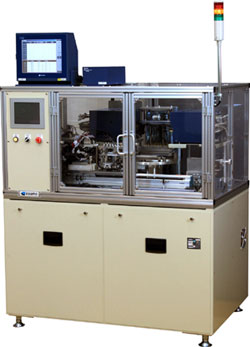

小型電子部品リークテストシステム LZ-3000

LZ-3000

高速&高精度グロスリークテストの自動化を実現

ますます小型化するSMD水晶デバイス。LZ-3000シリーズは、気密封止されたSMD水晶デバイスはじめ小型電子部品のグロスリーク検査における、高速処理にお応えするために開発した自動漏れ検査システムです。 お客様の生産効率の高度化に、品質管理体制の向上に最適なシステムをご提供します。

特長と機能



毎分60個の高速ワーク処理

「2分割インデックス方式」により、最大で60個の処理能力を持ち、ワークを全自動で搬送整列検査し、良否を判定、選別回収を可能としたシステム

2.0mm×1.6mmサイズの検査が可能

当社が新規に開発した微小容積検出型差圧式エアリークテスターによって、2.0mm×1.6mmという極小サイズのグロスリーク検査が可能

オプション

●類似ワーク複数種類対応

●ワーク供給排出(オンライン対応/キャリアマガジン対応)


仕様



仕様

機種

LZ-3000

対象ワーク

密封小型電子部品

処理能力

最大60個/分 (1.0秒/個)

グロスリークテスト方式

微小容積検出型エアリークテスト方式

エアリークテスター搭載台数

8台

エアリークテスター仕様 型式

LUV-880-KX03

LUV-880-KX05

LUV-880-KX2

最小ワーク内部空隙容積

0.3 mm^3以上

0.5 mm^3以上

2.0 mm^3以上

最小可検等価標準リーク量

1.17×10^-6 Pa・m^3/sec

5×10^-6 Pa・m^3/sec

2×10^-5 Pa・m^3/sec

対象ワークサイズ

2.0×1.6
2.5×2.0mm

2.5×2.0
3.0×3.0 3.2×2.5mm

3.8×3.8
5.0×3.2 9.5×7.2mm

ワーク供給方法

ホッパー付パーツフィーダーによる整列供給

ワーク搬送方式

移動ピックアンドプレース左→右 二分割インデックス

検査動作 全自動運転

■通常運転、■校正運転、■リカバリー運転

手動運転

■各個操作、■校正運転、■原位置復帰、■払い出し運転

判定処理

回収バケットにて良否選別回収

自己診断機能

テスター異常、各動作異常、圧力異常などの自己診断

情報出力

USBメモリーにて計測結果データ自動収集、RS-232C

環境条件

5~40℃

電源

三相380Vまたは三相200V 50/60Hz 1.5kW

空圧源

0.4MPa以上 250L/min 配管口径Rc1/2(PT1/2メネジ)

外形寸法

1250 (W)×1450(Max1890)(H)×850(D) mm

付属品書類

トレーサビリティ関係書類、取扱説明書

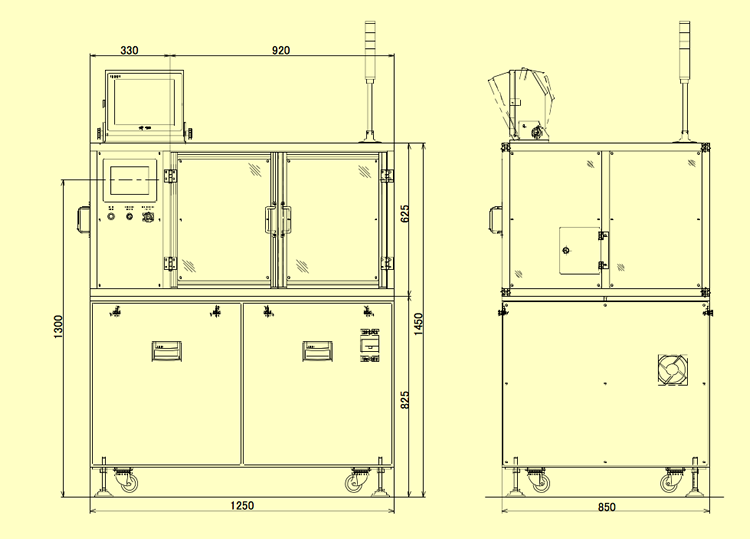

外観図
