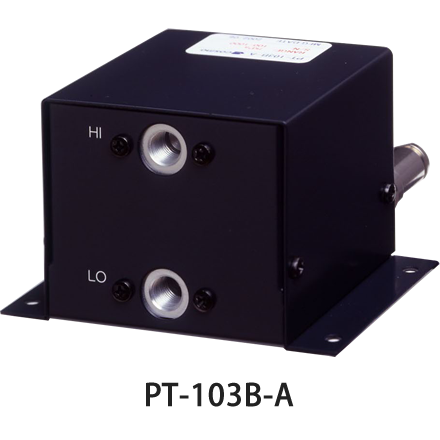

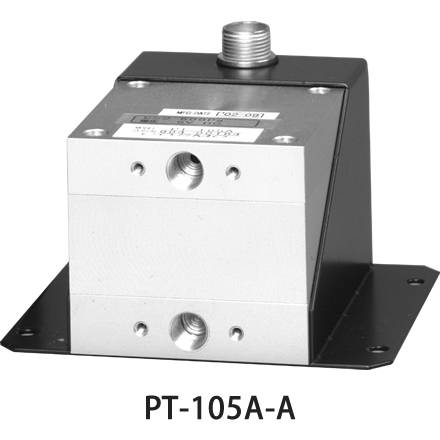

圧力トランスジューサー 微差圧式PT-105A-A / 差圧式PT-103B-A

PT-105A-A / PT-103B-A

  • PT-105-72dpi-trim-111116
  • PT-103B-75dpi-trim-091029
PT-105-72dpi-trim-111116 PT-103B-75dpi-trim-091029

直流電圧出力用アンプを内蔵したインダクタンス型圧力トランスジューサーです。
許容加圧はF.S.の10倍です。

特長と機能



特長

●許容過圧がフルスケールの10倍と大きく、安心して使用可能

●1台で差圧、正負ゲージ圧が測定可能

●測定レンジはフルスケール200Paから100kPaまでを用意

●アンプを本体に内蔵し、ノイズを受けにくい方式を採用


仕様



仕様

受圧部材質 ベリリウム銅
測定流体 空気または非腐食性気体
圧力の種類 差圧、ゲージ圧
精度 ±0.15% of F.S.(直線性、再現性、ヒシテリシスを含む)
温度 ゼロ ±0.03% of F.S./℃
スパン ±0.02% of F.S./℃
許容過圧 F.S.の10倍または500kPa以下
許容ライン 許容過圧の2倍
99%ステップ応答速度 PT-105A-A;300ms PT-103B-A;220ms以下
電源 ±15VDC 20mA 以下
重量 PT-105A-A;約700g、PT-103B-A;約480g
圧力接続口径 Rc1/8
使用温度範囲 5~40℃
出力電圧 0~0.5VDCから0~2VDCのレンジに対応した出力 ※負荷抵抗は5kΩ以上
オプションレンジ 上記レンジの負圧、連成圧

圧力レンジ

差圧センサー型式 圧力レンジ
PT-105A-A 0~200Pa
PT-103B-A 0~500Pa
0~1kPa
0~2kPa
0~5kPa
0~10kPa
0~20kPa
0~50kPa
0~100kPa

外観図



pt-105a-a外観取り付け寸法

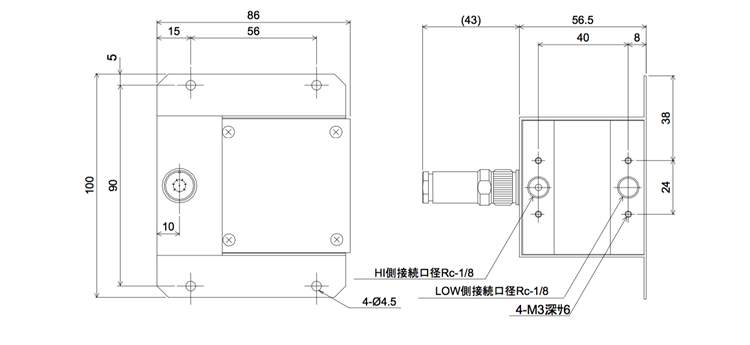

PT-105A-A 外観図

pt-103b-a外観取り付け寸法

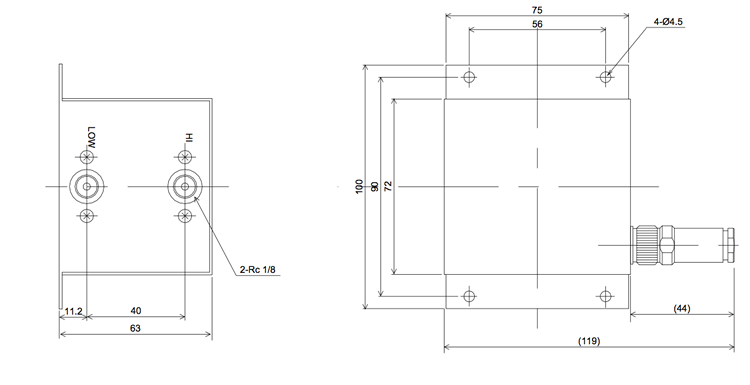

PT-103B-A 外観図
