密封品専用エアリークテスター LS-R740(WL)

LS-R740 (WL)

  • 写真_LS-R740(WL)-L

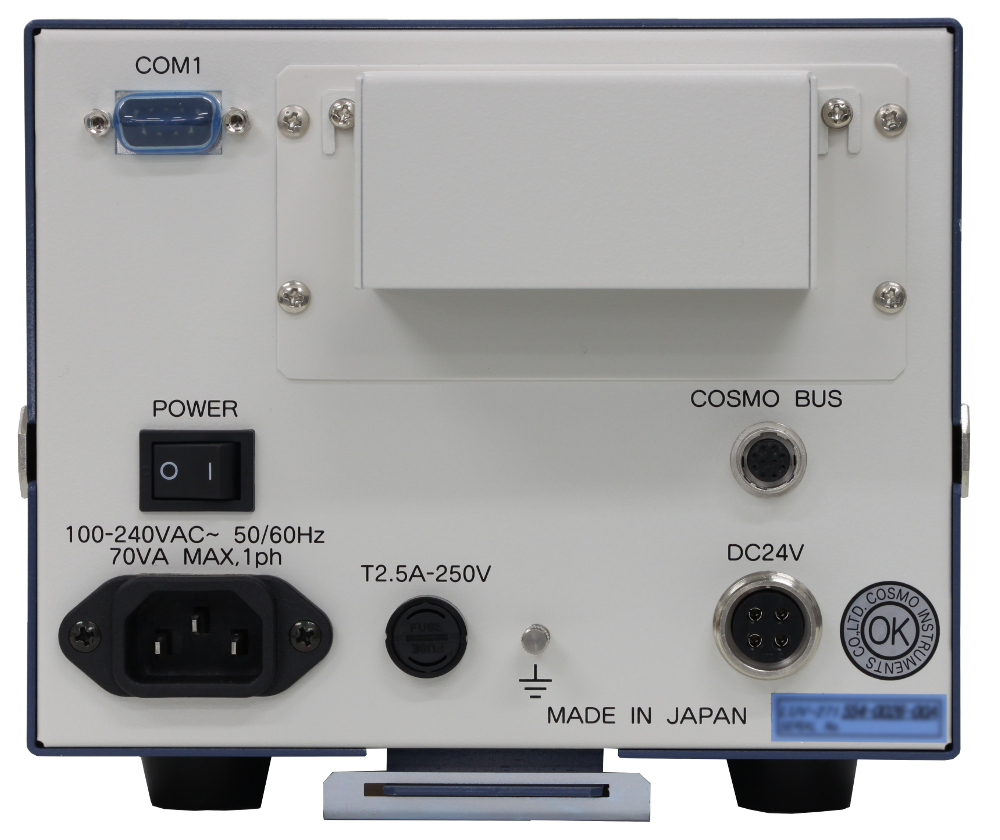

  • LS-R740背面画像
写真_LS-R740(WL)-L LS-R740背面画像

検査物をカプセルに入れ、圧力を供給し、密封品に入り込む漏れによる圧力変化を計測します。

特長と機能



アイコン表示で直観的操作、だれでもすぐに使える
テスト圧・差圧(リーク量)の波形モニター機能
ワーク・マスターの容積補正付で簡単調整
表示言語切り替え機能(和・英・中)
USBポートでデータ収集が簡単
センサー部を対象カプセルの近くへ設置

仕様



仕様

差圧 分解能 0.1 Pa
表示範囲 ±999.9Pa、(精度保証範囲±1000Pa)
精度 ±2.5% of rdg ±1Pa、但し50Pa以下は±2Pa
センサー過圧 5 MPa
表示単位 テスト圧 kPa,MPa
(海外用非SI単位kg/cm2, PSI, bar, mmHg,他)
リーク量 Pa, kPa, mL/s, mL/min, L/min, Pa・m3/s,
E-3 Pa・m3/s, Pa/s, Pa/min,*Pa/s, *Pa/min
(海外用非SI単位mmH2O, mmHg, inH2O,他)
K(Ve)
(リーク係数)
mL, L (海外用非SI単位 in3, ft3)
リーク量表示 4桁、サンプリングレイト10回/秒
リークリミット ±999.9Pa以下
チャンネル数 32ch(0~31)
タイマ設定範囲 999.9 秒(分解能0.1秒)
電  源 AC100~240V±10%, 50/60Hz,70VA max
環境温度 5~45 ℃
湿   度 80 %RH以下、ただし結露なきこと
質   量 コントローラー約2.6 kg、  空圧ユニット約 11kg
空圧源 クリーンエアーを使用。元圧はテスト圧及びパイロット圧より高い圧力が必要。
パイロット圧設定 設置搭載されているパイロット圧用フィルターレギュレーターで設定: 設定範囲400~700kPa
配管接続口径 Rc1/4(空圧源、ワーク配管、マスター配管)、パイロットエア源
CPU SH-2A 144MHz, DRAM8MB
RS-232C
(D-sub9ピン)
ID2フォーマット 大・小リークの他リミット値も出力
L2フォーマット L-DET・S-DETリークデータを出力
その他 その他 4種類
USBポート データ出力 判定、リーク値、テスト圧、
CH#、時間、他
設定値出力 全設定画面の設定値
メンテナンス/校正ポート M10×1.5(Oリングシール)
標準取付品及び付属品 テスト圧用レギュレータ・フィルター、

パイロット圧用フィルターレギュレーター、

クイック取付金具、I/Oコネクター、電源コード、

検査成績書、取扱説明書(CD)、

トレーサビリティー関係書類

空気回路図

LS-R740WL 空気回路図

電磁弁 DL1 L-CHG L-BAL L-DET S-CHG DL2 S-BAL S-DET BLW EXH END
SV2
SV4
SV6

形式分類



形式分類

LS-R740WL- ①②③④

タンク種類 C100 タンク100mL
テスト圧 低圧用 L 使用範囲 10 ~ 100 kPa
中圧用 M 使用範囲 50 ~ 700 kPa
負圧用 V 使用範囲 -5 ~ -100 kPa
オプション オートリークキャリブレーター K1 ALC1
K4 ALC4
ナイロンフィルターケース RX02 パイロット圧接続口のフィルターがナイロン製になります。
RX03 テスト圧とパイロット圧接続口のフィルターがナイロン製になります。
ワイドレンジ差圧表示 D4 レンジ±10kPa、表示範囲:±10kPa、最少表示:1Pa
接続口NPT PX1 接続口のネジがNPTになります。
パネルマウント P コントローラーをパネルに埋め込む時に使用します
ケーブル長さ指定 ユニット間ケーブル3m S3 標準
ユニット間ケーブル5m S5 オプション
ユニット間ケーブル10m S10 オプション


外観図



LS-R740WL コントローラー

コントローラー

LS-R740WL 空圧ユニット

空圧ユニット
