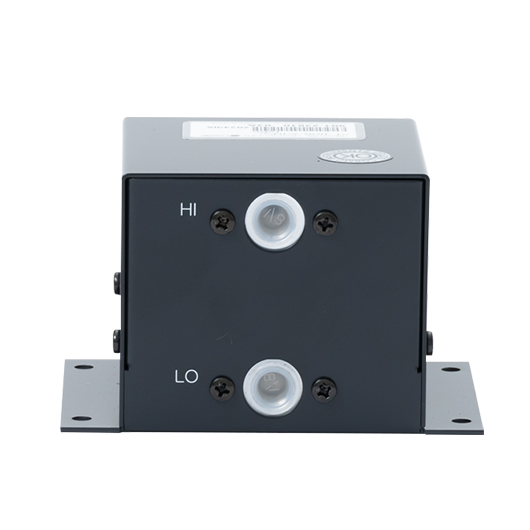

PT-103B-A PT-105A-A / PT-103B-A 圧力トランスジューサー
- 差圧・ゲージ圧
- 微差圧
- 高耐圧
- 直流電圧出力用アンプを内蔵したインダクタンス型圧力トランスジューサーです。
許容加圧はF.S.の10倍です。
基本仕様
仕様
| 測定流体 | 空気または非腐食性気体 | |
|---|---|---|
| 圧力の種類 | 差圧、ゲージ圧 | |
| 精度 | ±0.15 % of F.S.（直線性、再現性、ヒシテリシスを含む） | |
| 温度 | ゼロ | ±0.03 % of F.S. / ℃ |
| スパン | ±0.02% of F.S. / ℃ | |
| 許容過圧 | F.S.の10倍または500 kPa以下 | |
| 許容ライン | 許容過圧の2倍 | |
| 99%ステップ 応答速度 |
PT-105A-A：300 ms、PT-103B-A：220 ms以下 | |
| 電源 | ±15 VDC 20 mA 以下 | |
| 重量 | PT-105A-A：約700 g、PT-103B-A：約480 g | |
| 圧力接続口径 | Rc 1/8 | |
| 使用温度範囲 | 5～40 ℃ | |
| 出力電圧 | 0 ～ 0.5 VDC から0 ～ 2 VDC のレンジに対応した出力 ※負荷抵抗は5 kΩ 以上 |
|
| オプションレンジ | 上記レンジの負圧、連成圧 | |
| 付属品書類 | トレーサビリティ関係書類、取扱説明書 | |
| 外形寸法 | PT-105A-A：W100 × D86 × H56.5 PT-103B-A：W100 × D76.5 × H62.2 |
|
圧力レンジ
| 差圧センサー型式 | 圧力レンジ |
|---|---|
| PT-105A-A | 0 ～ 200 Pa |
| PT-103B-A | 0 ～ 500 Pa |
| 0 ～ 1 kPa | |
| 0 ～ 2 kPa | |
| 0 ～ 5 kPa | |
| 0 ～ 10 kPa | |
| 0 ～ 20 kPa | |
| 0 ～ 50 kPa | |
| 0 ～ 100 kPa |
特長・機能
- 許容過圧がフルスケールの10倍と大きく、安心して使用可能
- 1台で差圧、正負ゲージ圧が測定可能
- 測定レンジはフルスケール200Paから100kPaまでを用意
- アンプを本体に内蔵し、ノイズを受けにくい方式を採用
