PCリンクソフト4 PCL−04

PCL−04

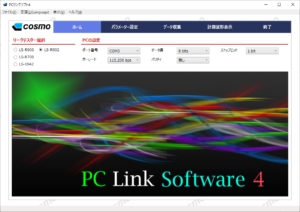

  • PCリンクソフト4 画面

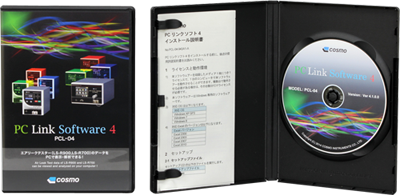

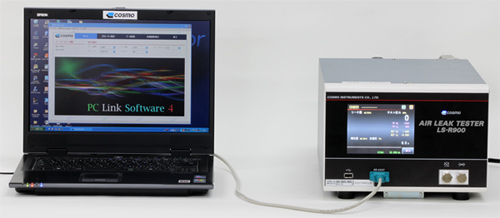

  • PCリンクソフト4セット
  • エアリークテスターのソフト PCリンクソフト4
PCリンクソフト4 画面 PCリンクソフト4セット エアリークテスターのソフト PCリンクソフト4

エアリークテスター アプリケーションソフト

エアリークテスターの計測データや設定値パラメーターをパソコン上に表示し、操作できるソフトウェアで、データ解析やパラメーターのバックアップに最適です。

特長と機能



特長

●設定値などのパラメーターを変更保存。
→リークテスターの設定値をPCで管理できます。

●計測結果をExcelやCSV型式でPCに取り込み。
→計測結果の確認表示や解析ができます。

●測定中の波形を表示、他の波形と重ね描きで比較もできる。
→最適計測条件を見つけることができます。

●取り込んだデータはファイル保存やプリントアウトができます。

●表示言語(日本語・英語・韓国語・中国語)を簡単に切り替えできます。
→海外の工場でも利用できます。

使用例

●リークデータのExcelによる解析

●生産ラインで全生産品のデータ収集
→全製品の検査履歴が残る

●ワーク種類別の設定値ファイルの作成
→設定値をPCファイルで管理

●代替機の設定入力、保全用
→短時間で間違いなく代替機の設定

●代替機の設定入力、保全用
→短時間で間違いなく代替機の設定

パラメーター設定
PCLINK-04_01

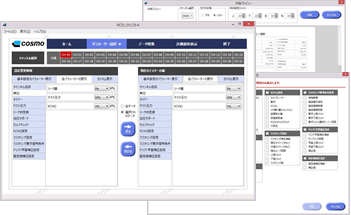

●エアリークテスターの設定値を取得し、変更や保存がPC上でできます。

●左側が設定値変更が可能な画面、右側が現在のリークテスターの値。見比べながら変更が可能です。

●パラメーターをファイルで保存でき、保存したファイルを読み出し再編集することもできます。

●表示は「基本パラメーター表示」と「全パラメーター表示」のほか表示項目を選択できる「カスタム表示」があります。

●印刷機能ではチャンネルを選択し、A4用紙1枚に1チャンネル分の設定値一覧を印刷します。

データ収集
PCLINK-04_02

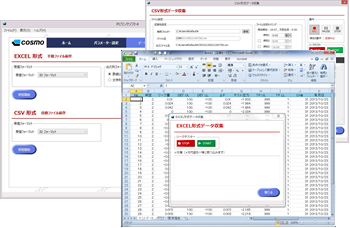

●EXCEL型式データ収集
・計測データをExcelのセルに自動取り込み。
・グラフシートで管理図表示を、標準偏差シートでヒストグラムを表示します。

●CSV型式データ収集
・CSV型式では計測結果データを受信すると同時にファイルに書き込みます。長時間の自動データ収集にご利用いただけます。
・ファイルは最長24時間で新しいファイルを自動生成します。そのほか、時間設定で1日3ファイルまで自動生成することができます。

計測波形表示
PCLINK-04_03

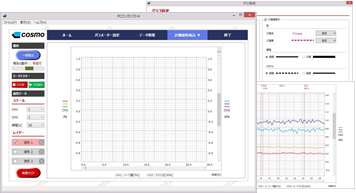

●計測波形をリアルタイムで描画。

●リーク量とテスト圧など2系統の波形を描画記録。

●3層のレイヤーで以前採取した波形と重ね合わせ比較が可能。

●波形データはファイルで保存可能。

●加圧、平衡、検出など各工程名も波形上に表示。

●描画波形を画像で保存ができ、レポート作成などに利用できます。


仕様



使用パソコン Windowsパソコン
・RS-232Cポートがない場合は、USB-RS232C変換アダプターが必要です。
対応OS Windows XP(SP3) 、Windows 7、Windows 8.0 / 8.1
対応Excelバージョン Excel 2000、Excel 2003、Excel 2007、Excel 2010、Excel 2013(Excelが必要です)
対象リークテスター LS-R900、LS-R700、LS-1842、LS-1822A、LS-1813
通信形態 RS-232C
・LS-R900使用時設定ボーレート:9600,19200,38400,57600,115200
・LS-R700使用時設定ボーレート:9600,19200,38400
通信ケーブル(別売) RS-232Cクロス(リバース)ケーブル
・D-sub 9ピン(メス)-9ピン(メス) クロス(リバース)ケーブル
ライセンス 1CDに1ライセンス。複数のインストールはできません。
ライセンス証書発行や複数ライセンスについてはご相談ください。
パラメーター設定機能 リークテスターパラメーター読み出し、パラメーター編集、リークテスターへの書き込み、基本設定表示、全パラメーター表示、カスタム表示、ファイル保存、ファイル読み出し、カスタム表示設定、CHコピー1、CHコピー2、テスターの値再読み込み、テスターと現在の値の照合、印刷プレビュー、印刷設定と印刷
データ収集 (EXCEL型式) 機能 数値として取込み、文字列として取込み、テスターフォーマット指定、メモ書き込み欄、リークテスターSTART・STOP、管理図グラフ描画シート、標準偏差・ヒストグラム描画シート、計測年月日記録、計測時刻記録
データ収集 (CSV型式) 機能 テスターフォーマット指定、格納フォルダー指定、ファイル名Index指定、ファイル生成時刻1・時刻2・時刻3設定、REC(記録)・PAUSE(一時中断)・STOP(停止)ボタン、現在の動作状況表示、リークテスターSTART・STOP、
計測波形表示機能 リアルタイム波形表示、リークテスターSTART・STOP、スケールの調整、レイヤー機能(波形1・波形2・波形3)、動作一時停止ボタン、波形内に工程線・工程名の表示、計測受信データのExcel保存、グラフ画面画像の保存(BMP・PNG・GIF・JPG)、計測データファイル保存と読み出し
