NLセレクトバルブ NL-S2シリーズ

NL-S2シリーズ

リークテスト回路専用の切替バルブ

漏れてはいけない空気回路での使用に威力を発揮します。
ワークやマスターの切替が必要な場合、精密なリークテスト回路の中に切替弁を挿入することになります。
コスモ計器ではリークテスターのノウハウを生かした専用切替弁をご用意いたしました。弁漏れがないことはもとより変形なども押さえリークテストに理想的な切替弁になっています。

特長と機能



対象製品に応じて、切替えバルブが1連から3連まで用意しており、NO(常時開)とNC(常時閉)の組合せがお選び頂けます。

オプションでストップバルブを設置する事で、漏れ確認が容易に出来ます。

マニホールド各ポートにはメッシュフィルターが組み込まれています。

※NLセレクトバルブはエアリークテスターで制御する機器ではありません。別途PLC及び電磁弁等を準備する必要がございます。


仕様



使用圧力範囲 中低圧用 : 0 ~ 800kPa
真空圧用 : 0 ~ -100kPa
IN、OUT接続口径 Rc1/4 : (ストップバルブ付きオプションの場合も同様の口径)
パイロット圧接続口 外径4mm用のワンタッチジョイントが取りついています。
オリフィス径 Ø5
弁座洩れ 0.007mL/min以下
パイロット圧 400 ~ 700kPa
外径4mm用のワンタッチジョイントへ接続

形式分類



NL-S2- A B C – D

A 連数 1 : 単連 2 :2連 3 : 3連
B 仕様 0 : 常時開 × 1
1 : 常時閉 × 1
0 : 常時開 × 2
1 : 常時閉 × 2
2 : 常時開 × 1、常時閉 × 1
0 : 常時開 × 3
1 : 常時閉 × 3
C 使用圧力 M : 中低圧, V : 真空
D オプション B : ストップバルブ付き

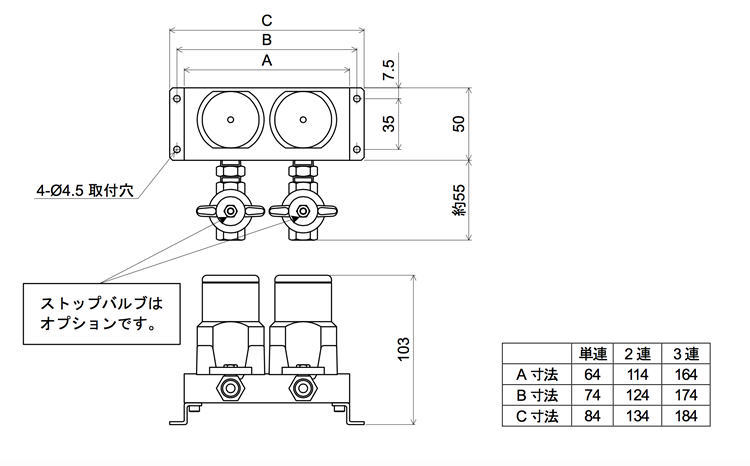

外観図



nl-s2
