解析ツール MVA-600

MVA-600

  • 異音検査システム 解析ツールMVA-600

ムーブレットインラインテスターに設定する各種パラメーターを求めるためのツールです。
あらかじめ取得した波形データーを解析し、インライン検査で必要な良否判定条件等を求める事ができます。

特長と機能

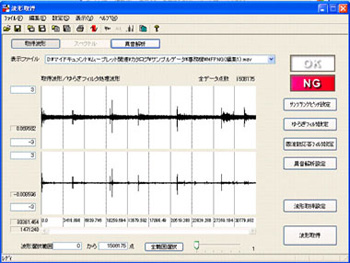

波形取得プログラム

予め取得したWAV.データを呼び出し、以下の様々な解析を行う機能を装備しています。

pic_mva600_11

○比較画面表示(2画面)機能
 パソコン画面上に2画面を並べて表示し、比較しながら解析を行うことができます。

pic_mva600_12

○FFT解析機能
 取得した波形の周波数分布状態を確認することができます。

pic_mva600_13

○簡易判定機能
 解析画面でしきい値を設定し、しきい値超過面積で判定・表示します。

pic_mva600_14

○波形切り出し機能
 取得波形より注目したい時間帯を指定してその部分を切り出すことができます。

○波形データ保存機能
 取得した波形データをWAV.テキスト形式で保存します。

波形解析プログラム
3-1

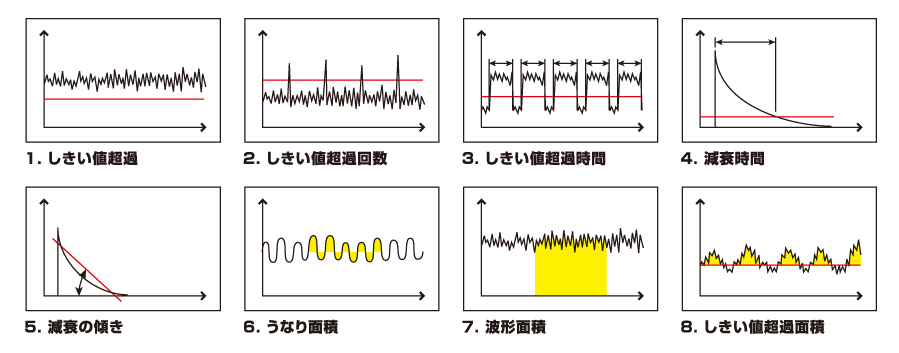

予め取得した波形を8種類の判定条件で数値化する事ができます。

pic_mva600_15

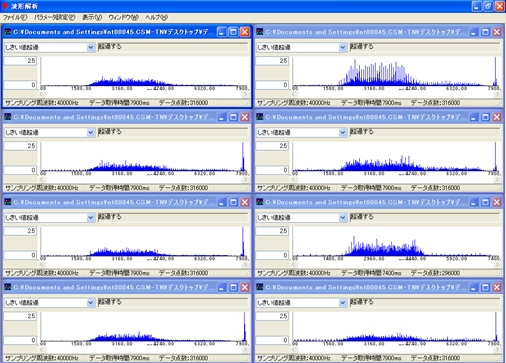

パソコン画面上に最大8個の波形を同時に表示し、上記判定条件で比較することができます。

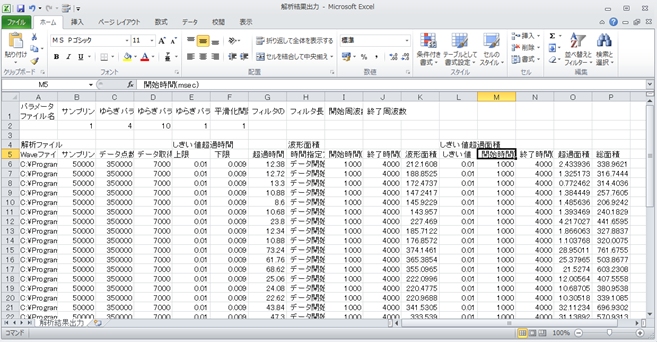

解析結果出力プログラム
pic_mva600_16

解析し、数値化した結果をCSV形式のファイルで出力します。
このデータを利用して統計的処理を容易に行うことができます。


仕様



仕様

仕様 対象データ WAV.形式、モノラル
データ時間 MAX.60sec
(長時間データの解析が必要な場合は営業員にご相談ください)
使用推奨環境 OS Windows 2000/XP/7(32bit)
(Windows 7(64bit)、Windows 8.1でのご使用を希望される場合は、営業員にご相談ください)
HD空き容量 100MB以上
モニター解像度 1024×768以上、256MB以上
メモリー容量 256MB以上
CD-ROMドライブ 必要
USBポート 必要(プロテクトキー用)
