インラインテスター MV-6000B

MV-6000B

  • MV-6000B-2-s-trim-140509

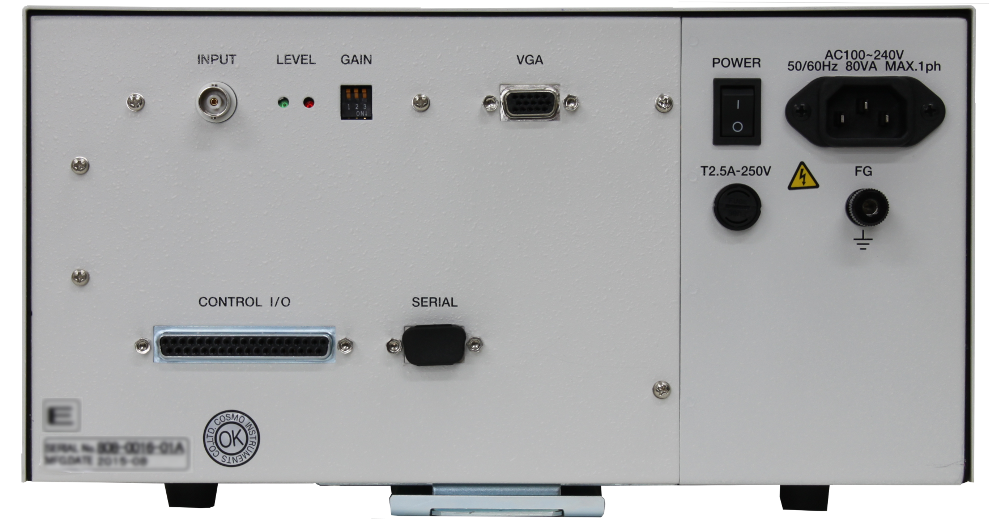

  • MV-6000B_rear-s背面画像
MV-6000B-2-s-trim-140509 MV-6000B_rear-s背面画像

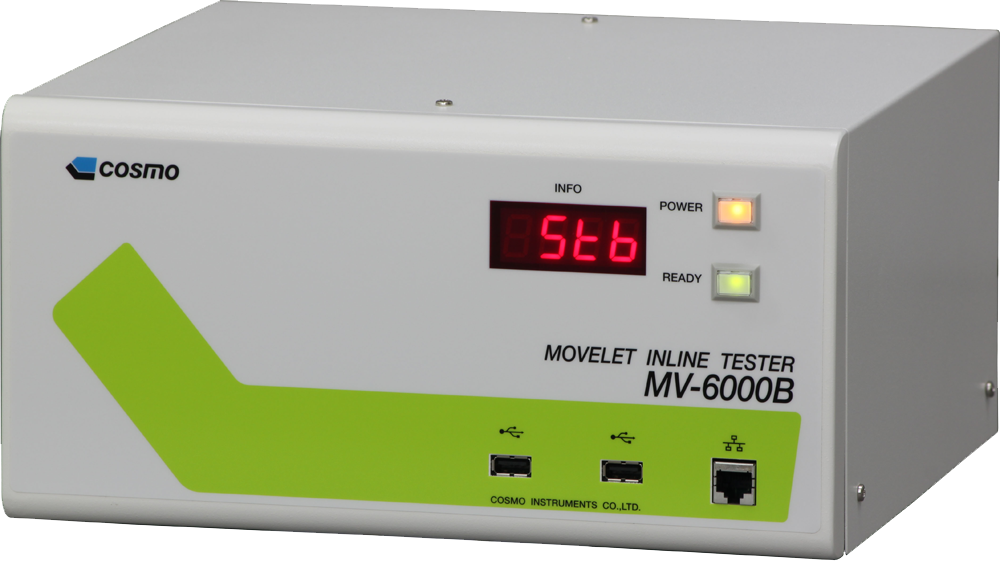

インラインテスター MV-6000Bは、99種類のアイテム(チャンネル)切り替えで多品種に対応します。
8種類の判定条件の組み合わせで、高精度な検査を実現します。
外部機器との連動により検査ラインの自動化を図れます。

特長と機能



多品種に対応

最大99個のアイテム登録が可能です。多品種の生産ラインに対応できます。

複合判定により複数の異音に対応

8種類の判定基準による単独または複合判定により、精度の高い検査を実現します。

システムアップ

外部制御機器との連動用I/Oポート装備
センサー切替用マルチプレクサー(オプション)を用意インパクター(打撃装置)との連動により、打音検査システムの構築が可能

データ出力標準装備(RS232C出力)

データ管理用RS232C出力標準装備。

各種ポート

VGAポート:1個 モニター表示用
USBポート:2個 キーボード/マウス/記憶媒体(HDD、フラッシュメモリー)接続用
LANポート:1個 イーサネットなどの接続用

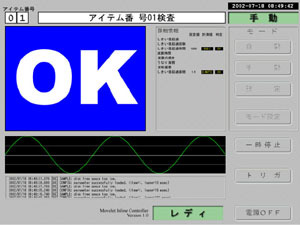

<モニター接続時 メイン画面>
pic_mv6000_02

・判定結果表示(OK/NG)
・アイテム番号,名称表示
波形表示(入力波形を表示)
・ステータス表示
・モード選択(自動/手動/設定)
・判定結果の詳細を表示

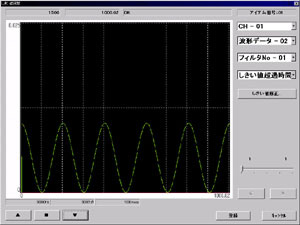

<モニター接続時 しきい値調整画面>
pic_mv6000_03

・解析波形を表示
・表示波形選択(最新8データの選択が可能)
・しきい値修正

検査対象製品

●自動車関連
パワーシート/シートレール/エアコンブロア/電動サンシェード/スターター/電動ドアミラー/パワーウィンドウ/ワイパーモータ/エンジン(4輪・2輪)/ホーン/ファン/ブレーキバット/カーオーディオ/パワーステアリング/トランスアクスルモーター

●電気部品
ファンモーター/各種小型モーター/ポンプ/トランス

●OA機器
コピー機/FAX/プリンター

●電気製品
カメラ(シャッター音・フォーカスモーター)/携帯電話/エアコン

●その他
ゴルフクラブ(打撃音)/セラミック/焼結体のクラック/建材(クラック・剥離)/各種モーター嵌合音

使用例・応用例

●シート(オート/マニュアル)異音検査
自動車座席シートの前後移動やリクライニング作動時の摺動異常音の検出

●エンジン異音検査
エンジン組付け時の組付け不良、欠品検査など

●セラミック クラック検査
セラミックのひび、割れ、破損などの打音検査

●モーター異音検査
モーター動作音から異常を検出

●ファンモーター異音検査
ファンモーターの異常音検出

●ポンプ異音検査
ポンプ動作時の異常音検査

●トランス/インダクタ異音検査
トランスのうなり、振動、異常音など不具合を検出

●トンネル・コンクリート打音検査
トンネルやコンクリート、モルタルなどのひび、劣化異常などの検出

●建材打音検査
建材の品質検査

●コンベアー異音検査
コンベアーの異常音検出

●各種コネクター嵌め込み検査
接続時の疑似嵌合検出

解析実験承ります

コスモ計器ではムーブレットのよさを実感して頂くため、解析実験を行っています。良品及び不良品のワークサンプルを用意していただければ、現場または弊社においてデータ取りを行うことができますので、お気軽にご用命ください。


仕様



仕様

項目 仕様
型式 MV-6000B
機能仕様 アイテム登録数 最大99個
サンプリング周波数 10000Hz/20000Hz/25000Hz/40000Hz/50000Hz/
データ取得時間 10msec~60sec
判定基準(判定方法) 8種類
判定組み合わせ 判定基準(判定方法)の単独判定・複合判定
データ保存 wavファイル形式(データ保存数はサンプリングデータ種類による)
工程状態及び判定表示 7セグメント表示
インターフェース センサー入力点数 1CH
センサー入力電圧・コネクタ ±5V BNCコネクター
USB I/F USB-Aタイプメス:2
COM I/F D-SUB9ピン(オス):データ用1(RS-232C)
LAN I/F Ethernetコネクタ(RJ-45)
CRT I/F HD-SUB 15ピン(メス)
制御用I/O入出力 D-SUB37ピン(メス) NPN/PNP共用
電源 電源コネクター アース付3P
入力電源電圧 AC100~240V±10%
消費電力 80VA(MAX)
周囲環境 環境温度 5~40℃
湿度 80%RH以下、但し結露なきこと
構造 外形寸法(mm) 300(W)×160(H)×280(D)
本体質量 約6.7kg
オプション リモートコントロールボックス(RC-30)、マルチプレクサ(MVM-60)、騒音計、加速度ピックアップ、LANケーブル

形式分類



MV-6000B-①

① 言語の選択
記号
和文 J
英文 E

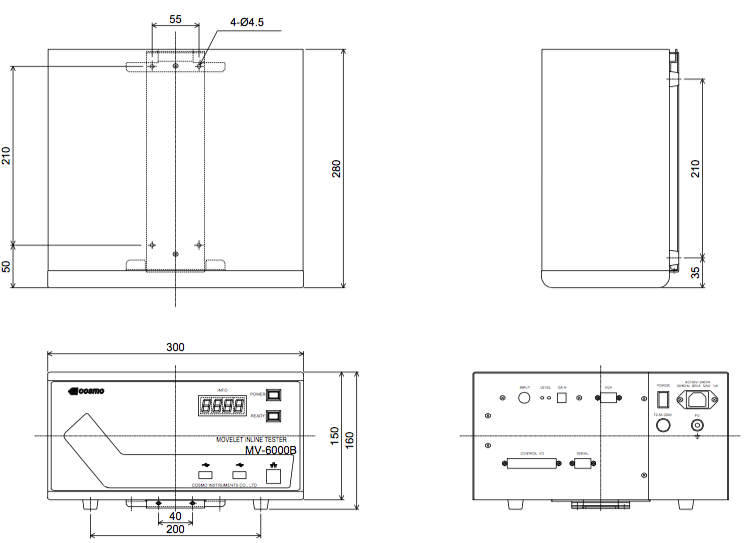

外観図



mv-6000b-01
