差圧式エアリークテスター　高機能スタンダード型　LS-R700

LS-R700

エアリーク
テスター
ﾍﾘｳﾑ・水素・ﾊﾞｯﾃﾘｰ
リークテスト
圧力計
流量計
周辺機器
制御機器
異音検査
システム
コスモ
スーパーゲル

使いやすさを追求したコンパクトなエアリークテスター、豊富な機能も満載し高機能スタンダード型として新発売！

コスモ計器が長年培った経験と研究のノウハウを生かすと同時に新機能や最新技術を取り入れた新世代エアリークテスターです。

カラー液晶で表現力をアップ、アイコンの採用でイメージ通りの操作ができ難しいと言われていた計測器の操作を分かりやすくしました。和・英・中の言語切り替え機能は世界の工場ですぐにでも使用できます。
計測画面は3種類の画面を用意しています。シンプルな表示がいい場合、いろいろな情報を表示したい場合など使用場面に応じて切り替えることができます。

LS-R700はさまざまな要求に応えることができる新型エアリークテスターです。

特長と機能

メインメニューはアイコンで分類

メニュー画面はアイコンで分かりやすく表示します。
プログラムロック状態の表示や[M]マニュアル／[R]リモートの表示も
一目で分かります。
言語の切り替えはここから簡単にできます。

計測画面3種類切替可能

上記の計測画面は詳細画面です。各設定値や必要情報を見る
ことができます。標準画面では計測リーク量をシンプルに表示、
その他波形表示画面を用意しています。
状況に応じ切り替えて表示できます。

各種設定画面

リークテストに関する設定を行うときのメニュー画面です。必要項目を選んで設定やコピー、またUSBポートを利用して設定値ファイルをダウンロードすこともできます。

ガイダンスバーに説明表示

画面下の青い帯部分はガイダンスバーになっています。
ガイダンスバーでは選択された部分の説明文が表示します。
これにより取扱説明書がなくても迷うことなく目的の操作を行う
ことができます。

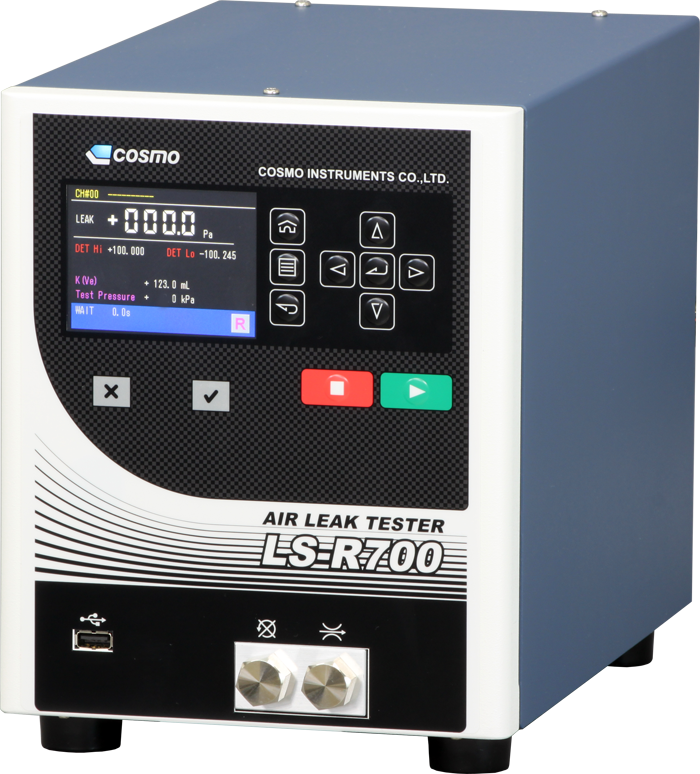

コンパクトなボディーで設置場所に困りません

W195×H250.2×D304.7と縦型のコンパクトボディーです。
小型ながらインテリジェントエア回路をはじめリークテストを行うすべての機能が搭載されています。

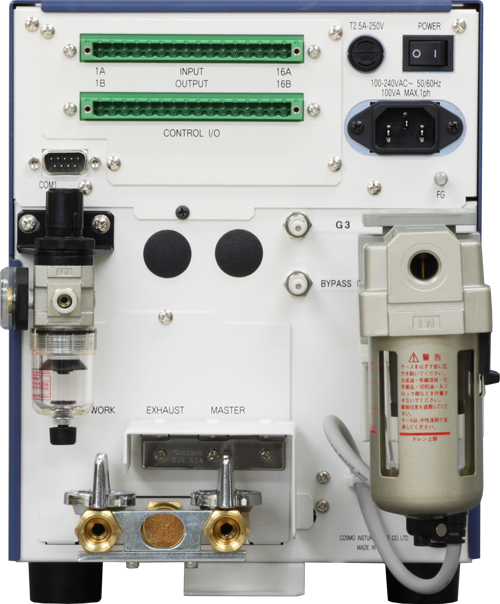

入出力コネクターにフェニックスコンタクト製を採用

入出力インターフェースのコントロールI/Oコネクターにはフェニックスコンタクト製のコネクターを採用しました。
本コネクターは信頼性が高く、マイナスドライバーで結線作業ができるため、作業の効率もアップします。

主要3か国語言語切り替え機能

日本語、英語、中国語の3か国語に対応。
日本から海外への展開も容易にできます。

USBポートでデータ収集が簡単

計測データをUSBメモリーに自動保存します。
その他設定情報のバックアップ などもUSBメモリー
を介しておこなう事ができます。

性能向上の機能
安全性・信頼性向上の機能
インターフェースに関する機能
空気回路

仕様

仕様

差圧 分解能
精度保証範囲
センサー過圧
センサー精度		 0.1 Pa
±1000 Pa
5 MPa
±2.5% of rdg ±1Pa、ただし50Pa以下は±2Pa
表示単位 テスト圧 kPa、MPa
（海外用非SI単位：PSI, kg/cm2, bar, mbar, mmHg, cmHg, inHgなど）
リーク量 mL/min, L/min, mL/s, Pa/s, Pa/min, Pa, kPa, Pa・m3/s, E-3 Pa・m3/s　など
（海外用非SI単位：mmH2O, mmHg, inH2Oなど）
リーク表示量 4桁、サンプルレイト：10回/秒
チャンネル数 32ch（0～31）
タイマ設定範囲 999.9秒 （分解能0.1秒）
電源 AC100～240V±10%, 50/60Hz, 70VAmax
テスト圧源 クリーンエアーを使用。元圧はテスト圧より十分高い圧力が必要です。
パイロット圧源 400～700kPa範囲のクリーンエアを印加。
CPU SH-2A 144MHz, DRAM 8MB
配管接続口径 Rc1/4（テスト圧源、ワーク配管、マスター配管）
6mmワンタッチジョイント（パイロットエア源）
環境温度 使用温度: 5 ～45℃    保存温度: -20～60℃
湿度 80%RH以下、ただし結露なきこと
質量 約10 kg
シリアル通信RS232C準拠
(D-sub9ピン)		 I/F固定長出力 リークデータのほかに設定値も同時に出力
ID/F固定長出力
標準設定		 リークデータのほかに設定値も同時に出力
T/F固定長出力 リークデータのみの出力。
USBポート データ保存 判定、リーク値、テスト圧力、WK#、CH#、時間、

挿入中メモリー容量内保存
設定値出力 全設定画面の設定値
標準付属品 電源コード 国内用: 定格AC125V/7A、長さ3m

輸出用:  定格AC240V/10A、長さ2m  (CE適合品)
コントロールI/O接続コネクタ、RS-232C用キャップ、USBカバー、
検査成績書、トレーサビリティ関係書類、取扱説明書

形式分類

■ 型式 LS-700(ABC.D.E)

型式記号A、B、D、E は必須項目です。

A 空気回路 インテリジェント1回路 A1 エアー流量が大きく、センサー保護回路が充実
インテリジェント2回路 A2 等圧弁を用いて安定性とセルフチェック機能を強化
微小容積用回路 AS01 10 mL以下のワーク容積に対しリーク規格値が特に小さい場合
小容積用A1回路 AS1 100 mL以下のワーク容積に対し高い検出力が要求される場合
外圧検出式回路 *1 C 外圧検出式 (2次圧方式)
B テスト圧
範囲		 精密レギュレーター 中圧 M 使用範囲 50 ～ 800 kPa
(PS 1 MPa、調圧弁 0.8 MPa)
低圧 L 使用範囲 10 ～ 100 kPa
(PS 100 kPa、調圧弁 200 kPa)
微圧 L02 使用範囲 5 ～ 20 kPa
(PS 20 kPa、調圧弁 200 kPa)
負圧 V 使用範囲 -5 ～ -100 kPa
(PS -100 kPa、調圧弁 -100 kPa)
高圧*2 H20 使用範囲 2.0 MPa以下
(PS 2 MPa、調圧弁なし)
電空レギュレーター 中圧 MR 使用範囲 50 ～ 800 kPa
(PS 1 MPa、調圧弁 0.9 MPa)
低圧 LR 使用範囲 10 ～ 95 kPa
(PS 100 kPa、調圧弁 100 kPa)
負圧 VR 使用範囲 -5 ～ -75 kPa
(PS -100 kPa、調圧弁 -80 kPa)
C オプション 外部排気弁対応 *3 G 外部排気弁は別売
リークマスター対応 J 制御弁付により、校正ポートのバルブが自動で開閉
リークマスターは別売
バイパス対応 レギュレーターなし B バイパスユニットは別売
レギュレーター付 B1
STOPバルブ開閉確認機能 W ストップバルブ開閉を監視する機能搭載
連成圧Pセンサー PV1 連成圧のテストセンサーを内蔵
低圧用: ±100 kPa 中圧用: -100 ~ 1000 kPa
減圧弁なし (低・中・負圧) E1 減圧弁なし
ブローオリフィス Ø 1.2 *4 F1 標準オリフィス Ø 3.2から Ø 1.2 へ変更
電空対応 R1 電空調圧弁ユニット出力コネクタ付
ナイロンフィルター RX02 パイロット圧接続口のフィルターがナイロン製
RX03 テスト圧とパイロット圧接続口のフィルターがナイロン製
フィルター交換 RX06 パイロット圧側フィルターレギュレーターをフィルターに交換
差圧センサーレンジ ±10 kPa D4 差圧センサーレンジ: ±10 kPa 分解能: 1 Pa
接続口 NPT PX1 配管口のネジNPT仕様
充電式バッテリー *5 PX2 ボタン電池を充電式のバッテリーへ変更 (CE非対応)
D 表示単位 UX1 SI単位のみ (国内販売必須)
UX2 全単位 (海外のみ)
E 電源ケーブル VA 125 V電源ケーブル3 m
VE 250 V電源ケーブル2 m
VK 250 V電源ケーブル2 m (中国用)

*1 [外部排気弁対応(G)]および[リークマスター対応(J)]は付きません。
*2 [高圧(H20)]はレギュレーターは付属しません。 また、[リークマスター対応(J)]は付きません。
*3 基本的に標準仕様です。テスト圧範囲が負圧(V・VR)の場合は選択出来ません。
*4 [微小容積用回路(AS01)]の場合、標準になります。また、テスト圧が -10 ~ -4 kPaの場合選択選択してください。
*5 中国向けは必ずPX2を選択してください。PX2を選択時はCE宣言はできません。

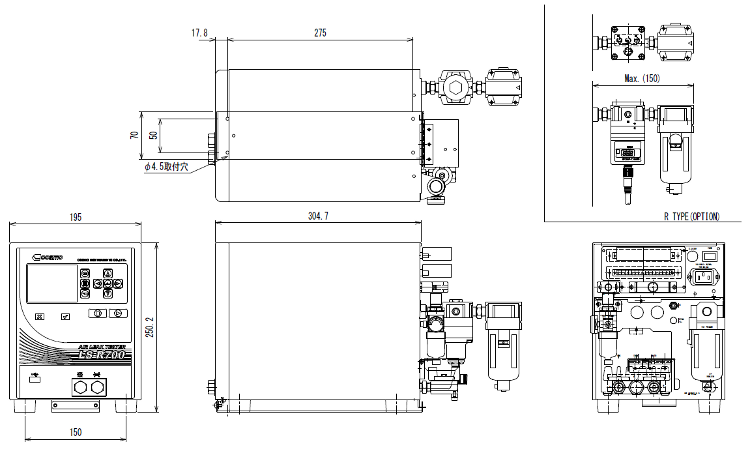

外観図
